Toshiba TDS4A212MX/TDS4B212MX差分复用器/解复用器

Toshiba TDS4A212MX和TDS4B212MX差分多路复用器/解多路复用器是高速差分通道多路复用器（mux）/解多路复用器（de-mux）开关。这些器件支持高达32Gbps的高速差分接口，如PCIe® 5.0、CXL 2.0、USB4® 2.0版、Thunderbolt™ 4和DisplayPort™ 2.0。TDS4B212MX的引脚分配经过优化，可实现高频性能，而TDS4A212MX的引脚分配便于电路板布局。A端口（An+、An-）与B端口（Bn+、Bn-）或C端口（Cn+、Cn-）相连，这取决于选择 (SEL) 和输出使能 (OE) 的组合。当输出使能 (OE) 保持在高电平时，无论所选状态如何，开关都处于打开状态（高阻抗状态）。因此，此系列器件的电流消耗较低。此系列Toshiba器件的所有引脚均可防止静电放电损坏。

特性

  • 工作电压：VCC = 1.6V至3.6V
  • 低电流消耗
    • 工作模式：Iope = 60µA（典型值）
    • 待机模式：ISTB = 10µA（最大值）
  • 带宽（差分）：-3dB（典型值）
    • TDS4B212MX： 27.5 GHz
    • TDS4A212MX： 26.2 GHz
  • 差分插入损耗DDIL（典型值）
    • TDS4B212MX：-0.9dB (f=10GHz)，-1.4dB (f=16GHz)
    • TDS4A212MX：-1.1dB (f=10GHz)，-1.9dB (f=16GHz)
  • 差分回波损耗DDRL（典型值）
    • TDS4B212MX：-20dB (f=10GHz)、-16dB (f=16GHz)
    • TDS4A212MX：-17dB (f=10GHz)、-18dB (f=16GHz)
  • 差分关断隔离DDOIRR（典型值）
    • TDS4B212MX：-16dB (f = 10GHz)、-14dB (f=16GHz)
    • TDS4A212MX：-17 dB (f=10GHz)、-11dB (f=16GHz)
  • 差分串扰DDXT（典型值）
    • TDS4B212MX：-44dB (f=10GHz)、-36dB (f=16GHz)
    • TDS4A212MX：-32dB (f=10GHz)、-30dB (f=16GHz)
  • 封装类型：XQFN16

应用

  • PCIe 5.0/4.0
  • CXL 2.0/1.0
  • USB4版本2.0、Gen3/Gen2
  • USB 3.2第2代/第1代
  • Thunderbolt 4
  • DisplayPort 2.0/1.4
  • SAS 3.0

视频

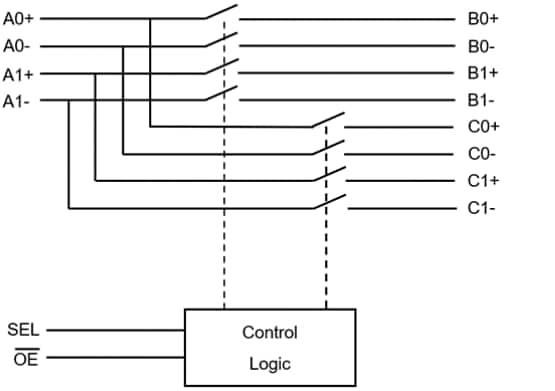

方框图

框图 - Toshiba TDS4A212MX/TDS4B212MX差分复用器/解复用器
发布日期: 2024-08-12 | 更新日期: 2025-07-03
