Toshiba TPD2015FN高侧智能电源开关

Toshiba  TPD2015FN高侧智能电源开关是一款高侧、8通道开关阵列，集成有电荷泵和N沟道MOSFET，非常适合用于电机、螺线管、灯具驱动器。TPD2015FN可直接由CMOS、TTL逻辑电路或微控制器驱动，以驱动功率负载。该器件可在并联模式下工作，并具有内置过热和过流保护功能。Toshiba TPD2015FN高侧智能电源开关采用SSOP30 (300mil) 封装，具有-40°C至+110°C工作温度范围。

特性

  • 8通道，集成有电荷泵和N沟道MOSFET
  • 支持直接驱动功率负载
  • 内置过热和过流保护功能
  • 8通道器件实现节省空间的设计
  • 40V高压工作
  • 低导通电阻：0.55Ω，在VDD = 12V，IOUT = 0.5A，Tj = 25°C时（每通道）
  • 支持并联工作
  • SSOP30（300mil）封装

应用

  • 工业可编程逻辑控制器
  • 驱动电阻性或电感性负载

规范

  • 8V至40V工作电源电压 (VDD(opr))
  • 1.9mA供电电流 (IDD(OFF))
  • 3.1mA供电电流，所有输出开路 (IDD(ON))
  • 1μA输出漏电流 (IOL)
  • 1.8A典型过电流保护 (IOC)
  • 3ms典型过电流保护 操作时间 (tOFF-DUTY)
  • 70°C/W热阻 (Rth (j-a))
  • 超温 检测
    • +175°C温度 (TSD)
    • +20°C迟滞 (ΔTSD)
  •  1.8W耗散功率 (PD)
  • -40°C至+110°C工作温度范围 (Topr)

视频

框图

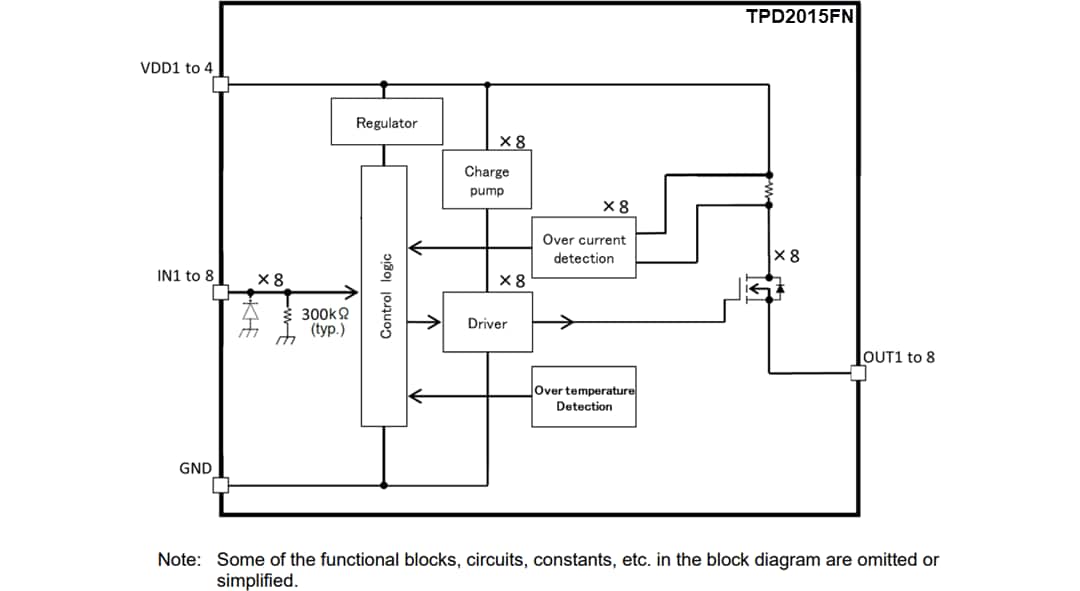

框图 - Toshiba TPD2015FN高侧智能电源开关

测试电路

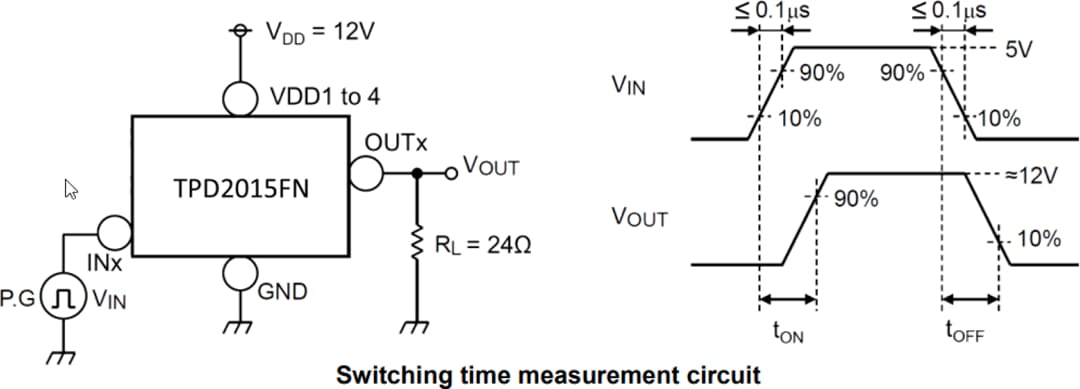

应用电路图 - Toshiba TPD2015FN高侧智能电源开关

封装外形

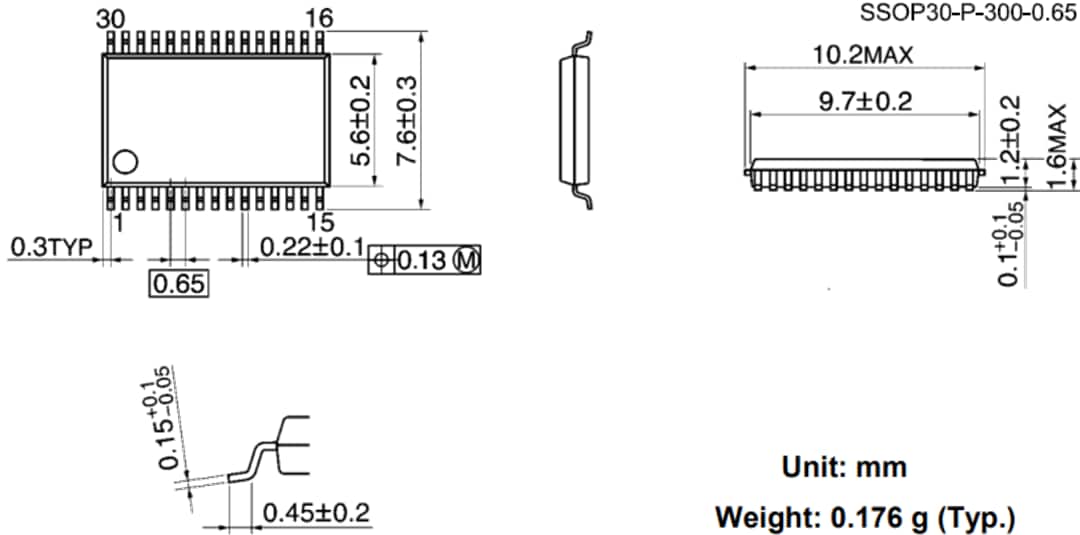

机械图纸 - Toshiba TPD2015FN高侧智能电源开关
