Toshiba TPD2017FN低侧智能电源开关
Toshiba TPD2017FN低侧智能电源开关是一款低侧、8通道开关阵列，集成 有源钳位电路和N沟道MOSFET，非常适合用于电机、螺线管和灯驱动器。TPD2017FN可直接由CMOS、TTL逻辑电路或微控制器驱动，从而驱动电源负载。该器件能以并联模式运行，内置过热和过流保护。
Toshiba TPD2017FN低侧智能电源开关采用SSOP30 (300mil) 封装，具有-40°C至+110°C工作温度范围。
特性
- 8通道，集成N沟道MOSFET和有源钳位电路
- 支持直接驱动电源负载
- 内置过热和过流保护功能
- 8通道器件可实现节省空间的设计
- 支持2.7V低电压操作
- 低导通电阻：0.55Ω @ VDD = 5V，IOUT = 0.5A，Tj = 25°C（每通道）
- 支持并联操作
- SSOP30（300mil）封装
应用
- 工业可编程逻辑控制器
- 驱动电阻或电感负载
规范
- 2.7V 至 5.5V 工作电源电压 (VDD(opr))
- 1.8mA供电电流 (IDD(OFF))
- 3.1mA供电电流，所有输出开路 (IDD(ON))
- 10μA输出漏电流 (IOL)
- 1.5A 典型过流保护 (IOC)
- 3.0ms典型过电流保护 操作时间 (tOFF-DUTY)
- 70°C/W热阻 (Rth (j-a))
- 超温 检测
- +175°C温度 (TSD)
- +15°C迟滞 (ΔTSD)
- 1.8W耗散功率 (PD)
- -40°C至+110°C工作温度范围 (Topr)
相关产品
Toshiba TPD2015FN高侧智能电源开关
高侧、8通道开关阵列， 集成有电荷泵和N沟道MOSFET。

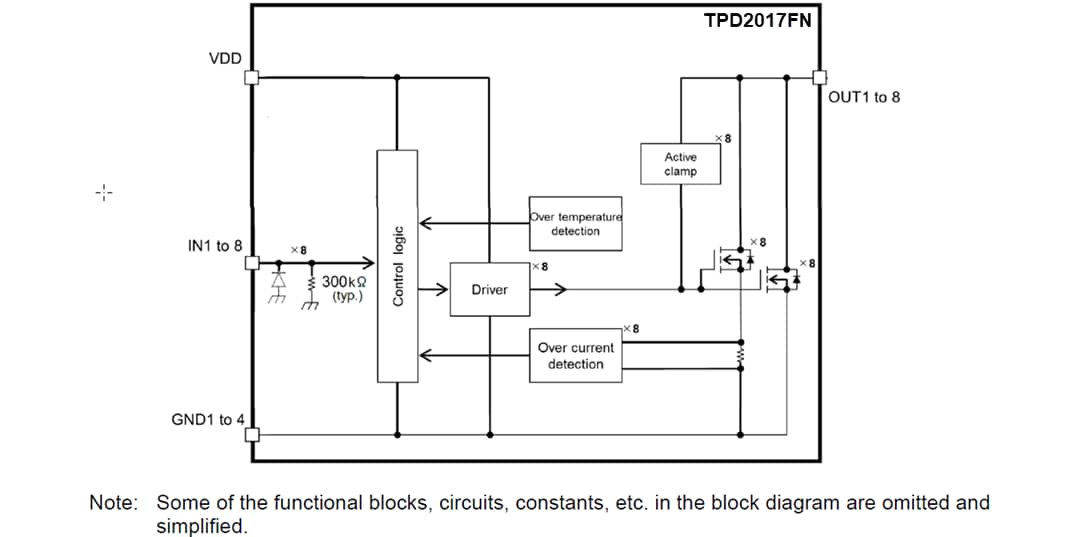

框图

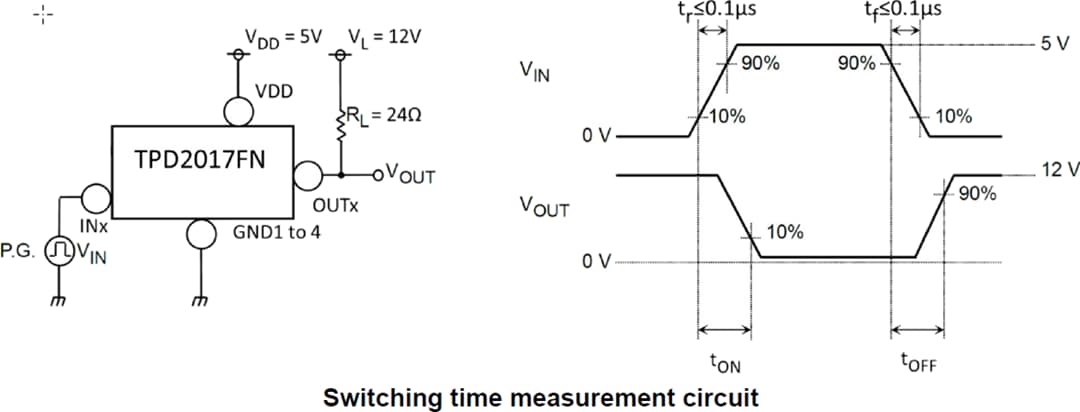

测试电路

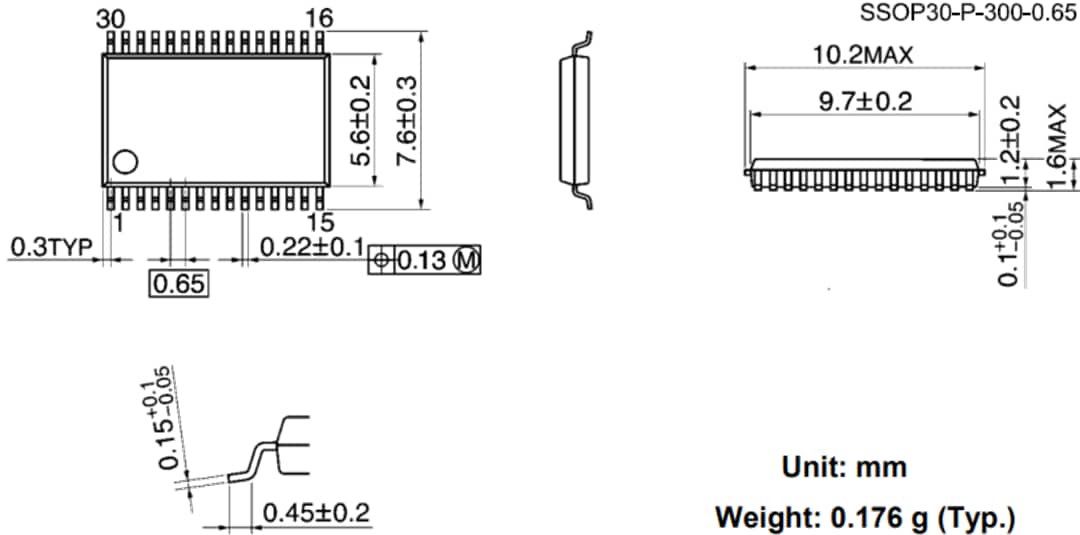

封装外形
