Vishay BRT13非零交叉 (NZC) 光耦合器
Vishay BRT13非零交叉 (NZC) 光耦合器包括两个电绝缘横向功率IC，其集成了晶闸管系统、光电检测器和输出端噪声抑制功能以及红外砷化镓 (GaAs) 二极管输入。BRT13 NZC光耦合器非常适合用于需要精细和相角独立控制的应用，例如调光器和精细电机控制。
特性
- 输入
- 反向电压 (VR)：6V
- 20mA正向电流 (IF)
- 浪涌正向电流 (IFSM)：1.5A
- 功率耗散 (Pdiss)：30mW（t≤10µs时）
- 输出
- 重复峰值断开状态电压 (VDRM)：800V
- 导通电流 (ITRM)：300mA RMS
- 单周期浪涌电流 (ITSM)：3A（50Hz时）
- 功率耗散 (Pdiss)：600mW
- 高静态dV/dt：<10000V/μs
- 输入和输出电路之间电气绝缘
- 超低触发器 电流
- 非零电压检测器
- 输入灵敏度高
- 环境温度范围 (Tamb)：-40°C至+100°C
- DIP-6、DIP-6 (400mil) 和SMD-6封装选项
应用
- 工业控制
- 照明控制
- 办公设备
- 消费类电器

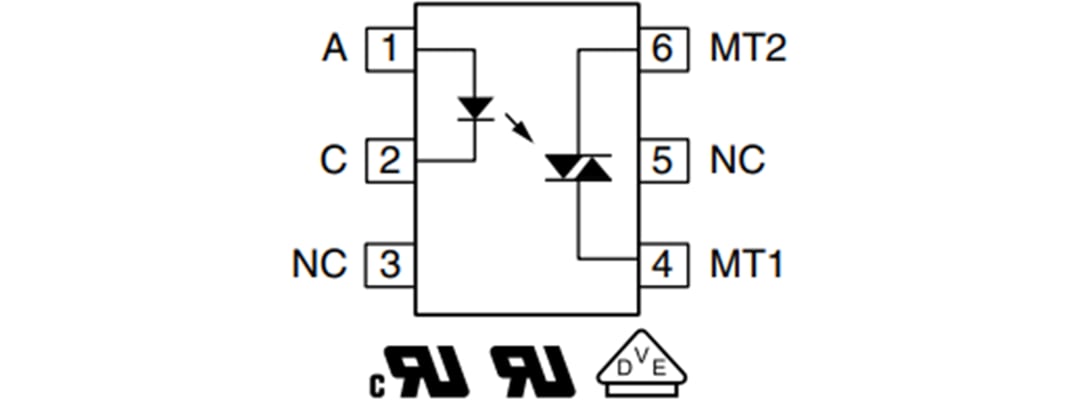

引脚分配和内部原理图

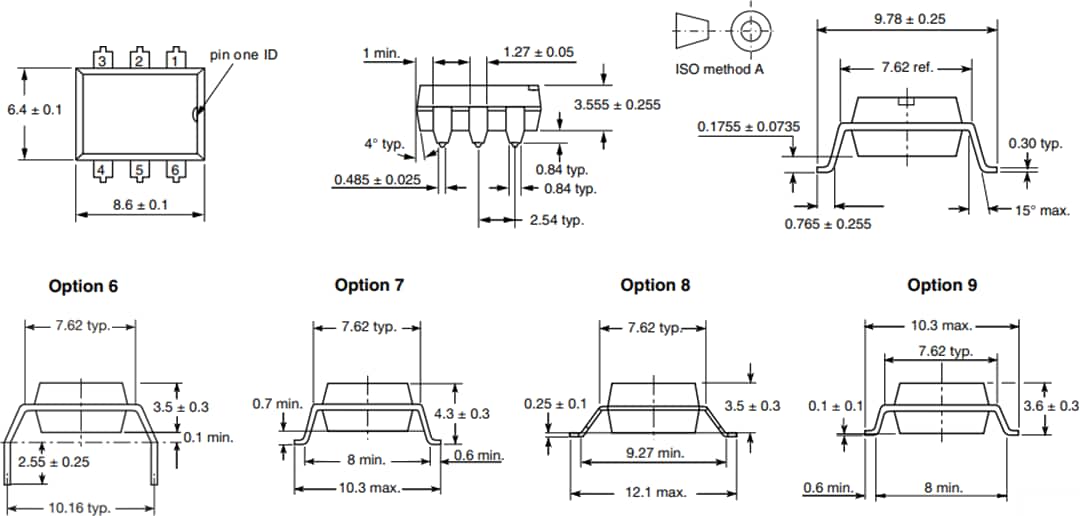

封装外形
发布日期: 2020-11-30
| 更新日期: 2025-01-08
