Vishay / Dale IHLE4040DDEW大电流电感器
Vishay/Dale IHLE4040DDEW大电流电感器具有集成电场屏蔽和经过改进的屏蔽设计，与标准IHLE电感器相比，辐射电场最多可减少20dB。该电感器具有更高的工作电压和一致的EMI性能。IHLE4040DDEW系列可屏蔽外部噪声，将串扰和磁场漏电流降低6dB。Vishay/Dale IHLE4040DDEW大电流电感器符合RoHS指令和AEC-Q200标准，非常适用于各种汽车应用。典型应用包括汽车域控制单元（DCU）、传输/发动机控制、直流/直流转换器、噪声抑制和LED照明驱动器。
特性
- 与标准IHLE相比，改进了屏蔽设计
- 高工作电压和隔离电压额定值
- 一致的EMI性能，标记极性
- 将辐射电场降低高达20dB
- 将串扰和磁场漏电流降低6dB
- 屏蔽电感器免受外部噪声影响
- 提高安装稳定性
- 集成电场屏蔽，无需单独屏蔽
- 无卤、无铅、符合RoHS指令
- 符合AEC-Q200标准
应用
- 汽车DCU
- 变速器/发动机控制
- 直流/直流转换器
- 信息娱乐
- 导航系统
- 制动系统
- 噪声抑制
- 电机
- 风挡刮水器
- 音频
- 电源
- LED照明驱动器
规范
- 电感：0.47μH至68μH（100kHz时）
- 典型DCR范围：1.55 mΩ至240 mΩ
- 热额定电流范围：2.6A至32A（典型值）
- 跨电感器额定工作电压：75V
- 额定隔离电压：100V
- 工作温度范围：-55°C至+155°C

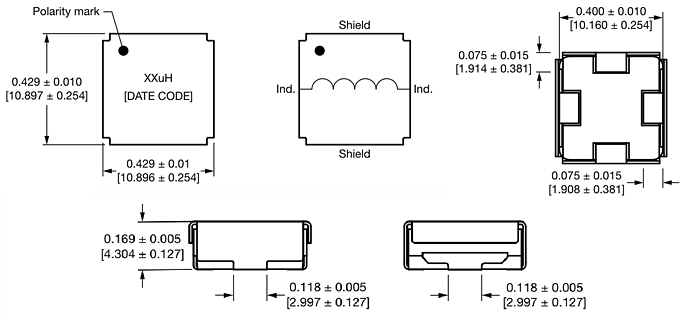

尺寸（mm）

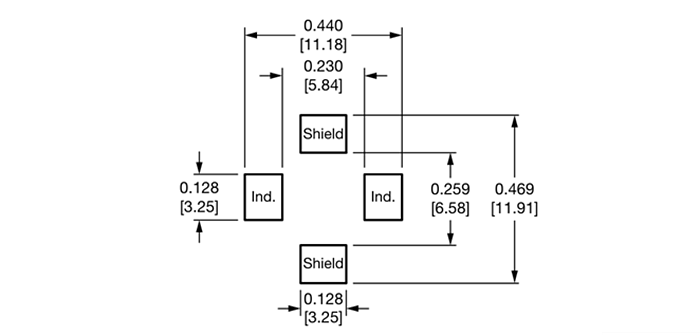

推荐的 PCB 布线
