Vishay / Dale WSL2726 Power Metal Strip®电阻器

Vishay/Dale WSL2726 Power Metal Strip®电阻器采用4端子设计，是符合AEC-Q200标准的耐硫型电阻器系列，具有较高的功率尺寸比。该电阻器系列具有极低电阻值和1%的容差（每个电阻器的电阻低至0.0002Ω）。这些Vishay/Dale SMT电阻器具有低TCR (< 20ppm/°C) 和低电感（0.5nH至5nH）。WSL2726 power metal strip电阻器非常适合用于电流检测、分压和脉冲应用，如开关和线性电源、仪器仪表、功率放大器和分流器。

特性

  • 符合AEC-Q200标准
  • 1%容差（电阻低至0.0002Ω）
  • 4端子设计
  • 电阻值低至0.0002Ω
  • 耐硫
  • 低TCR (<20ppm/°C)
  • 较高的功率尺寸比
  • 非常低的电感值：0.5nH至5nH
  • 低热电势：<3μV/°C

应用

  • 电流检测
  • 分压
  • 脉冲应用：
    • 开关和线性电源
    • 仪器仪表
    • 功率放大器
    • 分流器

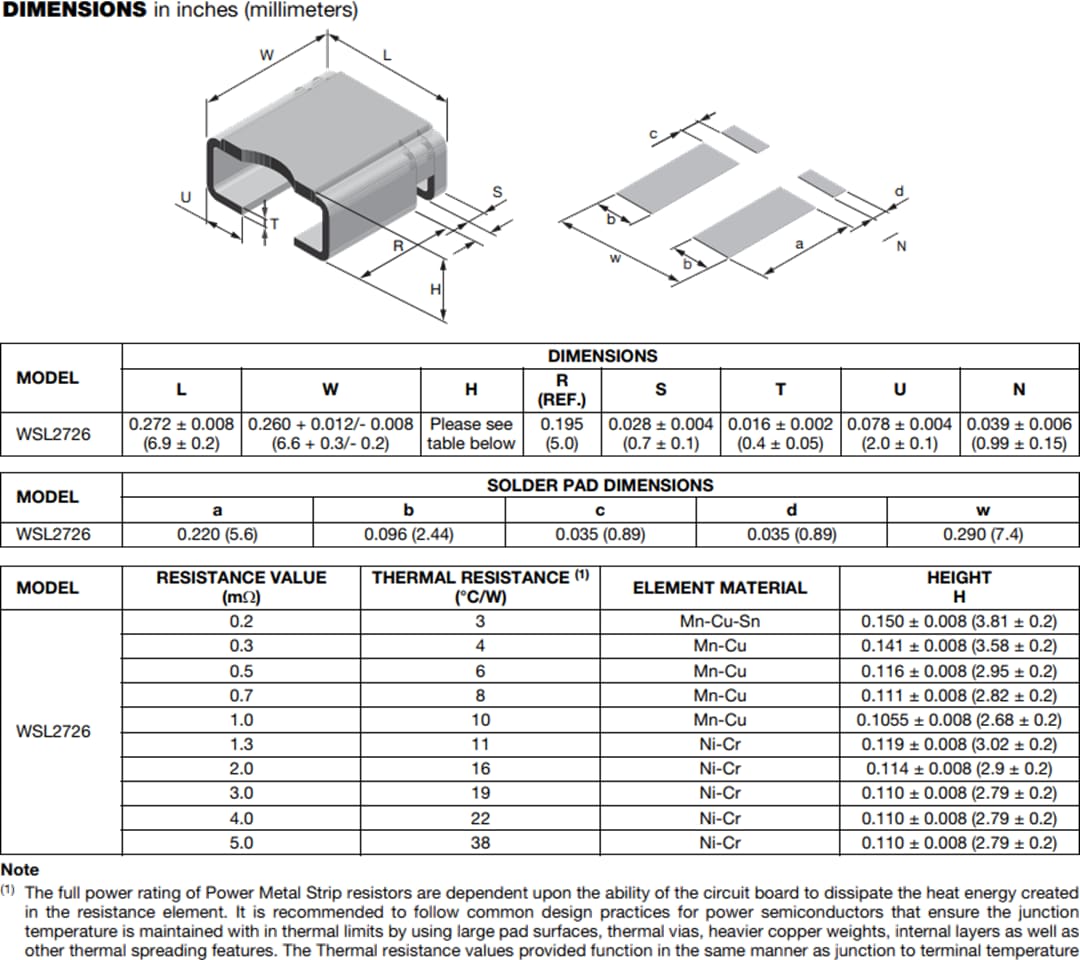

Package Outline

机械图纸 - Vishay / Dale WSL2726 Power Metal Strip®电阻器
