Vishay / Thin Film DFN双扁平薄膜电阻器网络

Vishay DFN和DFN分压器双扁平无引线模制精密薄膜表面贴装电阻器网络是隔离式薄膜精密电阻器，采用0.8mm间距、4mm x 4mm双扁平无引线封装。该网络相比传统SOIC封装多节省50%的电路板空间。Vishay DFN电阻器网络非常适合用于单位增益运算放大器相关应用，这些放大器需要在整个温度范围内实现紧密的TC跟踪和较小的比率容差。这些DFN分压器电阻器具有宽比率范围。

数据手册

特性

  • DFN
    • 0.8mm引线间距
    • 符合J-STD-020标准的MSL 1级
    • 外形纤薄，高度为1mm
    • 4mm x 4mm的小尺寸，相比SOIC封装多节省50%的电路板空间
    • 100Ω至100kΩ的宽电阻范围
    • 可定制配置
    • 低TCR：±25ppm；TCR跟踪：±3ppm
    • 比率容差：±0.025%
  • DFN分压器
    • 0.8mm引线间距
    • 符合J-STD-020标准的MSL 1级
    • 外形纤薄，高度为1mm
    • 4mm x 4mm的小尺寸，相比SOIC封装多节省50%的电路板空间
    • 低TCR：±25ppm；TCR跟踪：±5ppm

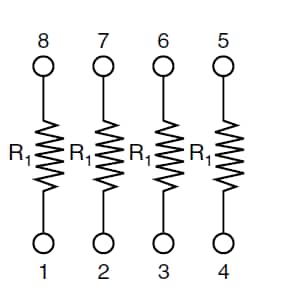

DFN示意图

原理图 - Vishay / Thin Film DFN双扁平薄膜电阻器网络

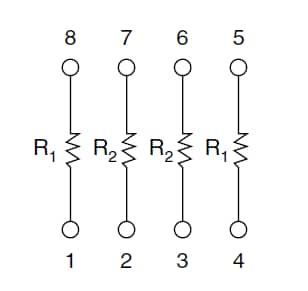

DFN分压器示意图

原理图 - Vishay / Thin Film DFN双扁平薄膜电阻器网络
View Results ( 21 ) Page
物料编号 描述 系列 电阻数值
DFNA10-1T5 电阻器网络与阵列 Precision Thin Film 10 kOhms, 1 kOhms (R1/R2) 0.1%, 25PPM, 100V DFN (Divider) 10 kOhms, 1 kOhms
DFNA1003AT5 电阻器网络与阵列 100Kohms 0.1%ABS 0.05% RATIO DFN 100 kOhms
DFNA1001AT5 电阻器网络与阵列 1Kohms 0.1%ABS 0.05% RATIO DFN 1 kOhms
DFNA5002AT5 电阻器网络与阵列 50Kohms 0.1%ABS 0.05% RATIO DFN 50 kOhms
DFNA1002AT5 电阻器网络与阵列 10Kohms 0.1%ABS 0.05% RATIO DFN 10 kOhms
DFNA1002DT1 电阻器网络与阵列 10K OHM .5%/0.1% 8PIN DFN 10 kOhms
DFNA100-1T1 电阻器网络与阵列 DFNA 100K 1K 0.1%ABS 0.05%RATIO T1 e3 DFN (Divider) 1 kOhms, 100 kOhms
DFNA100-1T5 电阻器网络与阵列 100K 1K 0.1%ABS 0.05% RATIO DFN (Divider) 1 kOhms, 100 kOhms
DFNA1001ATS 电阻器网络与阵列 DFNA 1K 0.1%ABS 0.05%RATIO TS e3 DFN 1 kOhms
DFNA1002AT3 电阻器网络与阵列 DFNA 10K 0.1%ABS 0.05%RATIO T3 e3 DFN 10 kOhms
发布日期: 2018-10-31 | 更新日期: 2023-03-11
