Vishay / Dale IHDV-0808和IHDV-1008 1.5kVDC功率电感器
Vishay/Dale IHDV-0808 SMD和IHDV-1008通孔1.5kV DC汽车和商用功率电感器具有1.5kVDC隔离电压额定值和软饱和特性，可最大限度地控制大电流下的纹波。Vishay/Dale IHDV-0808具有高阻抗，适用于差分滤波应用，焊接时额外的第三个接头引脚可增加机械安装稳定性。IHDV-1008通孔电感器还具有支撑引脚，可增加机械稳定性。应用包括汽车板载充电器（OBC）、电池充电电路、高压逆变器和系统、功率因数校正（PFC）和高压DC电池滤波器。
特性
- 隔离电压额定值：1.5kVDC
- IHDV-0808具有高阻抗，适用于差分滤波应用（80MHz峰值频率时为1kΩ）
- 增加机械稳定性的支持引脚（IHDV-1008）
- 第三个接头引脚用于增加焊接时的机械安装稳定性（IHDV-0808）
- 可连续工作至+180°C高温
- 通过AEC-Q200认证（IHDV-0808AC-3A和IHDV-1008BB-3A）
- 软饱和
- 提供稳定的电感，用于调节纹波和处理比额定热电流高5倍的高负载瞬态（IHDV-0808）
- 在高电流下最大限度地控制纹波（IHDV-1008）
应用
- 汽车OBC（IHDV-0808AC-3A和IHDV-1008BB-3A）
- 电池充电电路
- 高压逆变器和系统
- PFC
- 高压DC电池滤波器
IHDV-1008原理图

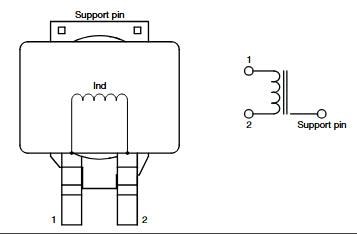

IHDV-0808原理图
发布日期: 2025-09-12
| 更新日期: 2025-09-19
