Vishay / Dale IHLD2525GG-A1 SMD 功率电感器
Vishay/Dale IHLD2525GG-A1 SMD功率电感器是大电流、汽车级双电感器，具有线性饱和功能，可降低信号失真。这些电感器具有高瞬态电流尖峰（无饱和）、低耦合（可最大限度地减少电感器之间串扰）以及因复合结构而产生的超低蜂鸣噪声。 IHLD2525GG-A1电感器改进了磁芯材料的线性磁化，减少了总谐波失真（THD）的形成。这些功率电感器采用磁屏蔽复合结构，与间隙铁氧体电感器相比，可最大限度地减少磁通泄漏。
IHLD2525GG-A1电感器的优化设计可提供高品质声音和低信号失真。这些功率电感器符合RoHS指令，采用二合一封装，尺寸为7.80mmx7.26mmx7.39mm。典型应用包括D类音频放大器和多相转换器。
特性
- 符合汽车类AEC-Q200标准
- 在单一封装中集成了两个电感器，可节省电路板空间和组装时间
- 改进的磁芯材料线性磁化减少了总谐波失真（THD）的形成
- 电感器可串联、并联或独立工作
- 磁屏蔽复合结构最大限度地减少了间隙铁氧体电感器的磁通泄漏
- 经过优化的设计实现了高音质和低信号失真
- 低耦合设计最大程度地减少了两个电感器之间的串扰
- 能处理高瞬态电流脉冲，而不出现饱和现象
- 因复合结构，故蜂鸣噪声超低
- 尺寸：7.80 mm x 7.26 mm x 7.39 mm
- 符合RoHS标准
应用
- D类音频放大器
- 多相转换器

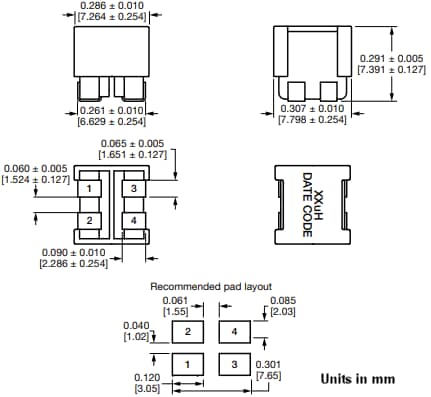

尺寸图

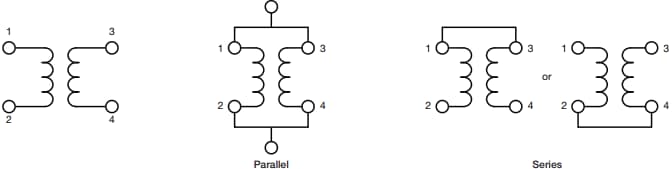

原理图
View Results ( 5 ) Page
| 物料编号 | 数据表 | 描述 |
|---|---|---|
| IHLD2525GGER100MA1 |  |
耦合电感 2-IN-1 IND PACK 10UH 3.7A 90.9 MOHM SMD AEC-Q |
| IHLD2525GGER150MA1 | |
耦合电感 2-IN-1 IND PACK 15UH 3A 125 MOHM SMD AEC-Q |
| IHLD2525GGER3R3MA1 | |
耦合电感 2-IN-1 IND PACK 3.3UH 6.5A 28.5 MOHM SMD AEC-Q |
| IHLD2525GGER4R7MA1 | |
耦合电感 2-IN-1 IND PACK 4.7UH 5.5A 39.6 MOHM SMD AEC-Q |
| IHLD2525GGER5R6MA1 | |
耦合电感 2-IN-1 IND PACK 5.6UH 5A 50.3 MOHM SMD AEC-Q |
发布日期: 2024-10-30
| 更新日期: 2024-12-03
