Vishay / Dale IHLL-1008AB-1Z与IHLP-1008ABEZ-5A功率电感器

Vishay/Dale IHLL-1008AB-1Z商用和IHLP-1008ABEZ-5A汽车用功率电感器采用节省空间的2.5mmx2mmx1.2mm SMD封装，直流电阻低至12mΩ（典型值）。这些坚固的电感器设计用于处理高瞬态电流尖峰而不会饱和，电感值范围为0.15μH至4.7μH。100%无铅屏蔽复合结构将蜂鸣降低到超低电平。Vishay/Dale IHLL-1008AB-1Z商用和IHLP-1008ABEZ-5A汽车用功率电感器是一款绿色产品，符合RoHS指令。典型应用包括固态硬盘（SSD）模块、中央处理器（CPU）、汽车、消费电子、医疗和工业。

特性

  • 紧凑的1008外壳尺寸可节省空间
  • 工作温度高达+165°C
  • 宽电感值范围
  • 低至12mΩ的典型DCR
  • 较高的抗热冲击、防潮和抗机械冲击能力
  • 采用100%无铅屏蔽复合结构，可将蜂鸣降至超低电平
  • 能处理高瞬态电流脉冲，而不出现饱和现象
  • 符合AEC-Q200标准（IHLP-1008ABEZ-5 A）
  • 符合RoHS指令、不含卤素的Vishay绿色产品

应用

  • 直流/直流转换器、噪声抑制和滤波
  • 汽车信息娱乐、导航和制动系统
  • ADAS、LiDAR和传感器
  • 发动机控制单元 (ECU)
  • CPU、SSD模块以及数据网络和存储系统
  • 工业和家居自动化系统
  • 电视、条形音箱以及音频和游戏系统
  • 电池供电型消费类医疗保健设备
  • 医用植入式设备
  • 电信设备
  • 精密仪表

规范

  • 2.5 mm x 2 mm x 1.2 mm SMD封装
  • 0.15 µH 到 4.7 µH 电感范围
  • 典型DCR：12 mΩ至160 mΩ
  • DCR：15 mΩ至190 mΩ（最大值）
  • 热额定电流：1.8 A至6.5 A
  • 工作温度范围
    • IHLL-1008AB-1Z商用温度范围：-55°C至+125°C
    • IHLP-1008ABEZ-5A汽车：-55°C至+165°C

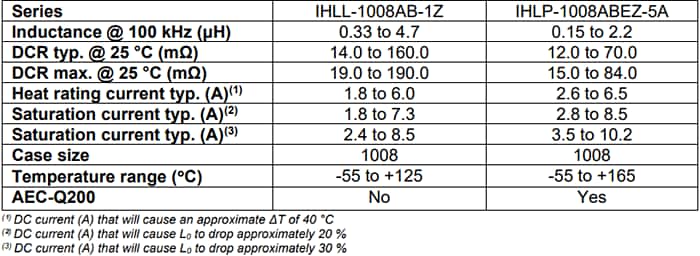

系列概述

图表 - Vishay / Dale IHLL-1008AB-1Z与IHLP-1008ABEZ-5A功率电感器

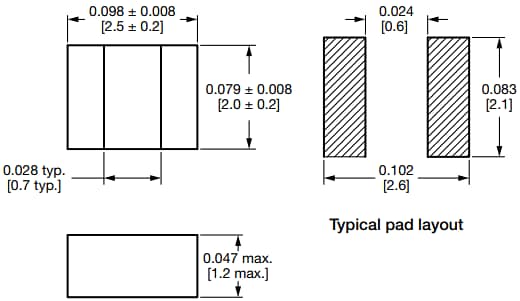

尺寸：英寸（毫米）

机械图纸 - Vishay / Dale IHLL-1008AB-1Z与IHLP-1008ABEZ-5A功率电感器
