Vishay / Beyschlag MM-HF MELF薄膜电阻器

Vishay/Beyschlag MM-HF MELF薄膜电阻器是低电感非螺旋微调产品。这些电阻器非常适合用于高频电路设计，在这些设计中，由于常规电阻器和专业电阻器的寄生电感而产生的阻抗变化不可接受。这些Vishay/Beyschlag MELF薄膜电阻器适用于10GHz以上的应用，适用于电信设备和工业电子应用。MM-HF MELF电阻器包括压装钢帽和固有耐硫性。

特性

  • 用于射频应用的专业产品
  • 低电感非螺旋微调产品
  • 适用于>10GHz
  • 压装钢帽
  • 固有耐硫性

应用

  • 汽车
  • 电信
  • 工业
  • 医疗设备

规范

  • DIN尺寸
    • 0102 (MMU 0102 HF)
    • 0204 (MMA 0204 HF)
    • 0207 (MMB 0207 HF)
  • 公制尺寸代码
    • RC2211M (MMU 0102 HF)
    • RC3715M (MMA 0204 HF)
    • RC6123M (MMB 0207 HF)
  • 电阻范围
    • 6.8Ω至470Ω (MMU 0102 HF)
    • 1.5Ω至475Ω (MMA 0204 HF)
    • 6.8Ω至470Ω (MMB 0207 HF)
  • 阻值容差
    • ±2% (MMU 0102 HF)
    • ±1% (MMA 0204 HF)
    • ±2% (MMB 0207 HF)
  • 温度系数：±50ppm/K
  • 额定功耗
    • 0.3W (MMU 0102 HF)
    • 0.4W (MMA 0204 HF)
    • 1.0W (MMB 0207 HF)
  • 允许的薄膜温度：+155°C
  • 工作温度范围：-55 °C至+155 °C
  • 允许环境电压
    • 200 V 的
    • 300V (MMA 0204 HF)
    • 500V (MMB 0207 HF)

应用说明

其他资源

技术规格

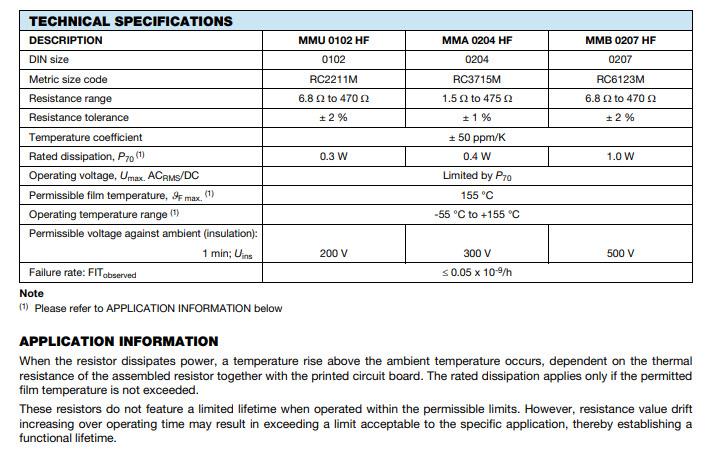

图表 - Vishay / Beyschlag MM-HF MELF薄膜电阻器

视频

发布日期: 2025-02-10 | 更新日期: 2025-02-18
