Vishay / Sfernice D2TO35M表面贴装功率电阻器

Vishay/Sfernice D2TO35M表面贴装功率电阻器为无感器件，具有多脉冲能力。在25°C外壳温度下，此系列电阻器具有35W的功率、10Ω至10KΩ的电阻范围、500V的限制元件电压、7.14KΩ的临界电阻以及≤0.1μH的电感。D2TO35M电阻器符合AEC-Q200标准，采用TO-263 (D2PAK) 型封装。该系列电阻器适用于电池管理系统、电源、高速开关、工业焊接机和负载电阻缓冲器。

特性

  • 厚膜技术
  • 无感式
  • 外壳温度为25°C时，功率为35W
  • 符合100K脉冲标准
  • 符合 AEC-Q200
  • 电阻器与金属片隔离
  • 270°C/10s回流焊条件下保持稳定
  • 采用TO-263 (D2PAK) 型封装

规范

  • 电阻范围：10Ω至10KΩ
  • 限制元件电压：500 V
  • 临界电阻：7.14KΩ
  • 电感: ≤0.1μH
  • 绝缘电阻：≥104MΩ
  • 温度范围：-55 °C至175 °C
  • 容差范围：+2%至+10%

应用

  • 工业:
    • 电源
    • 电流检测
    • 电源转换
    • 高速切换
    • 脉冲生成
    • 负载电阻缓冲器
    • 脉冲处理
    • 电焊机
    • 测试设备和控制板
  • 汽车:
    • 电池管理系统
    • 预充电
    • 逆变器放电和有源放电

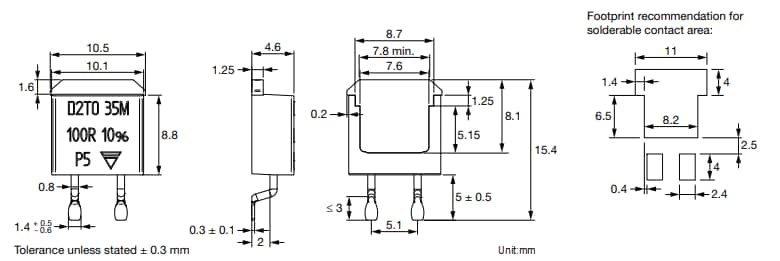

尺寸图

机械图纸 - Vishay / Sfernice D2TO35M表面贴装功率电阻器
