Vishay / Sfernice REC 20 LR精密线性位置传感器

Vishay/Sfernice REC 20 LR精密线性位置传感器测量范围可达10mm，精度高，达±1%。这些线性位置传感器具有四百万次循环的长寿命和几乎无限的分辨率。REC 20 LR精密线性位置传感器采用紧凑型19mm x 37mm外壳，外壳为塑料，轴为不锈钢。这些线性位置传感器符合豁免后的RoHS标准，并提供无铅接头。典型应用包括基础设施完整性、数字农业和工业自动化。

特性

  • 0mm至10mm测量范围
  • ±1%高精度
  • 四百万次循环长寿命
  • 接近无限的分辨率
  • 19mm x 37mm紧凑型机身
  • 电位器技术

应用

  • 基础设施完整性（桥梁和建筑）
  • 数字农业（树木测量仪市场）
  • 工业（非公路用：踏板位置传感器、制动和悬挂监控，以及工具“短冲程”运动监控）
  • 工业自动化（机械：在线工艺测量）

规范

  • ≤0.01%可重复性
  • 500Ω至5kΩ欧姆值 (RT)
  • 20°C时阻值容差为±20%
  • 最小负载电阻：103 x RT
  • ≤0.1%输出平滑度
  • 功率额定值：
    • 1 W（25 °C 时）
    • 0 W（125 °C 时）
  • 500VDC下绝缘电阻≥1000MΩ
  • 50Hz下电介质强度≥500VRMS
  • 机械行程 (MT) 12±0.5mm
  • 金属多指刮擦触头
  • -55°C至+125°C未密封温度范围
  • -30°C至+100°C密封后温度范围
  • 1m/s可接受的操作速度
  • 线性导电塑料传感器类型

电路

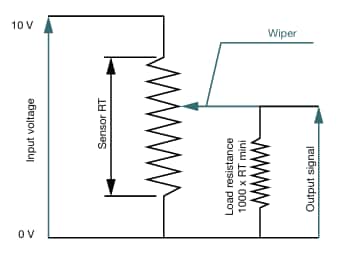

应用电路图 - Vishay / Sfernice REC 20 LR精密线性位置传感器

尺寸

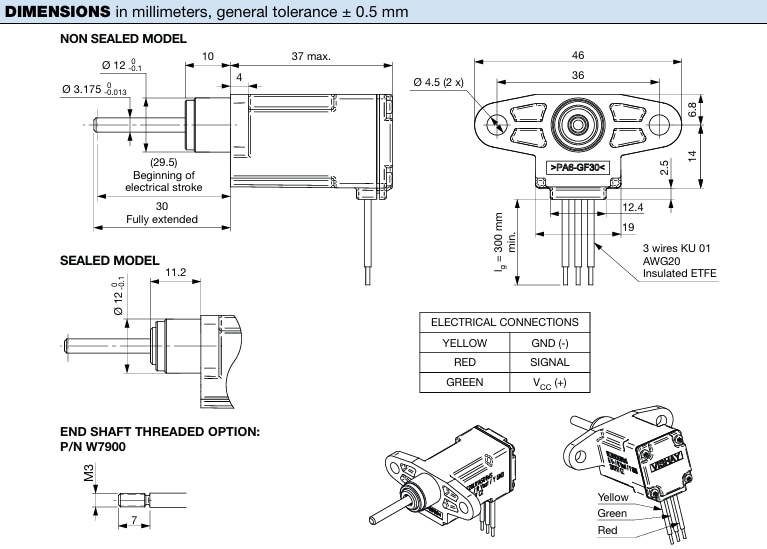

机械图纸 - Vishay / Sfernice REC 20 LR精密线性位置传感器
