Vishay / Thin Film FC高频射频电阻器
Vishay薄膜FC高频射频电阻器具有六种外壳尺寸，设计采用边缘微调模块和高纯度氧化铝基板。该电阻器的内部电抗小于10mΩ，最大工作频率范围为40GHz。Vishay薄膜FC高频射频电阻器采用钝化镍铬合金材料，可选环氧树脂接合式端接。该电阻器的工作电压范围为30V至75V,额定功率范围为50mW至330mW，温度范围为-55°C至+155°C。FC系列产生的噪声小于-35dB，因此非常适合用于低噪声放大器、衰减和线路终端应用。°°
特性
- 小型标准0402外壳尺寸
- 六种外壳尺寸（0402、0505、0603、0805、1005、1206）
- 边缘微调模块电阻器
- 高纯度氧化铝基板
- 低TCR
- 可提供环氧树脂接合式端接
- 钝化镍铬合金材料
应用
- 低噪声放大器
- 衰减
- 线路终端
规范
- 电阻范围：10Ω至1000Ω（取决于外壳尺寸）
- 绝对TCR范围：±25ppm/°C至±100ppm/°C（-55°C至+125°C）
- 绝对容差范围：±0.1%至±5%（+25°C时）
- 噪声：<-35dB
- 最大额定频率：40GHz
- 工作和储存温度范围：-55°C至+155°C
- 工作电压范围：30V至75V
- 额定功率范围：50mW至330mW

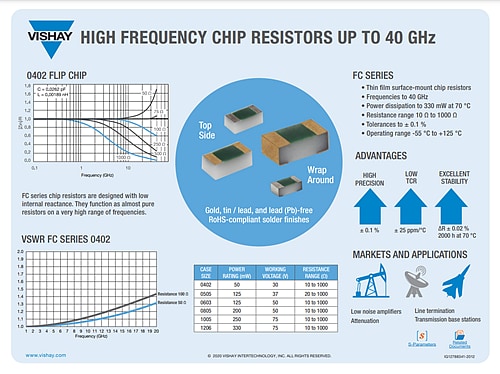

信息图

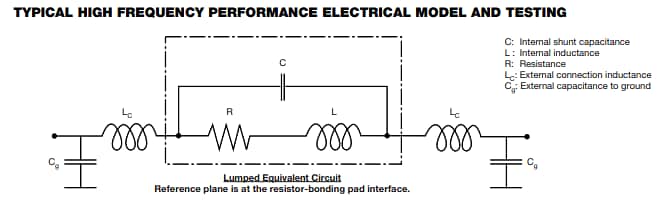

集总等效电路
