Vishay Semiconductors VIA0050DD - 隔离放大器
Vishay Semiconductors VIA0050DD隔离放大器是一款高性能差分输出放大器，非常适合用于基于分流电阻的电流检测。该放大器的输入失调漂移典型值低至0.15μV/°C，增益漂移典型值低至15ppm/°C，从而确保在整个温度范围内具有良好的准确度。VIA0050DD的CMTI高达100kV/μs，业界罕有，可在噪声环境下实现准确测量。这款隔离放大器无卤、无铅，符合RoHS标准。VIA0050DD放大器非常适合用于电机控制、电源、风能储能系统、充电站、电动汽车动力总成，以及逆变器和变换器中的隔离式电流测量。
特性
- 隔离测试电压：5000VRMS
- 线性输入电压范围：±50 mV
- 固定增益：41
- 增益误差和漂移：
- ±0.05% (典型值）和±15ppm/°C (典型值）
- 低非线性和漂移：
- ±0.03% (最大值）和±1ppm/°C (典型值）
- 72dB SNR (典型BW=100kHz)
- 宽带宽：250 kHz
- 高CMTI：100kV/μs (最小值）
- 内置共模过压检测
- 工作温度范围：-40 °C至125 °C
- 无卤素、无铅
- 符合RoHS指令
应用
- 隔离式电流测量：
- 电机控制应用
- 电源
- 太阳能和风能存储系统
- 充电站和电动汽车传动系
- 逆变器和转换器
安全
- UL
- cUL
- DIN EN 60747-5-5 (VDE 0884-5)
- CQC

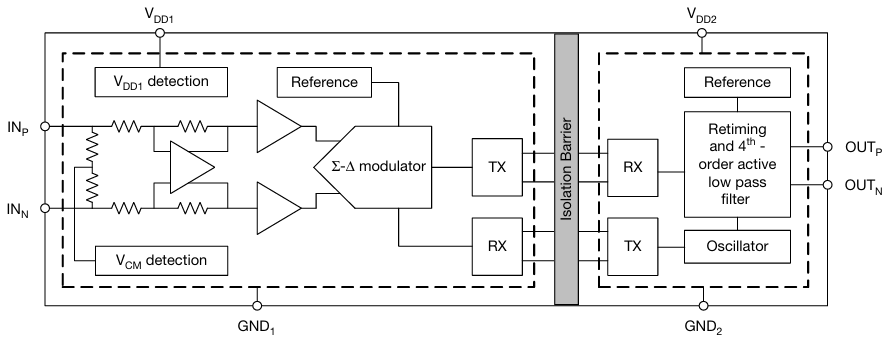

框图

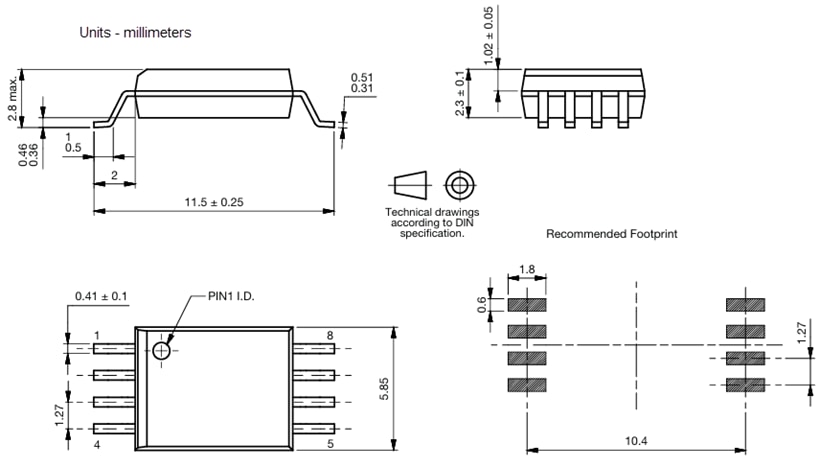

尺寸
