Vishay VOH260A高速光耦合器

Vishay VOH260A高速光耦合器单通道10MBd光耦合器采用8引脚SMD封装。该高速光耦合器采用高效输入LED，耦合到具有可频闪输出的高速 集成光检测器逻辑门。VOH260A光耦合器具有15kV/ μs共模 瞬态抑制。该高速光耦合器具有开漏输出。典型应用包括微处理器系统接口、接地环路消除、数字总线系统隔离、高蓝牙 模数转换器和数模转换以及数字控制电源。

特性

  • 单通道10MBd光耦合器
  • 开漏输出
  • LVTTL/LVCMOS兼容性
  • 低功耗

规范

  • 共模瞬态抑制：15kV/μs
  • 输入（Tamb = 25 °C）：
    • 输入正向电流（IF）：20mA
    • 反向输入电压（VR）：5V
    • 使能输入电流（IE）：5mA
    • VCC+0.5V使能输入电压（VE）
    • 输入功耗（Pdiss）：40mW
  • 输出（Tamb = 25°C）：
    • 电源电压（VCC）：7V
    • 输出电流（IO）：50mA
    • 输出电压（VO）：7V
    • 输出功率耗散（Pdiss）：85mW
  • 工作温度范围：-40 °C至110 °C

应用

  • 微处理器系统接口
  • 消除接地环路
  • 数字总线系统隔离
  • 高速A/D和D/A转换
  • 数字控制电源
  • 电平转换

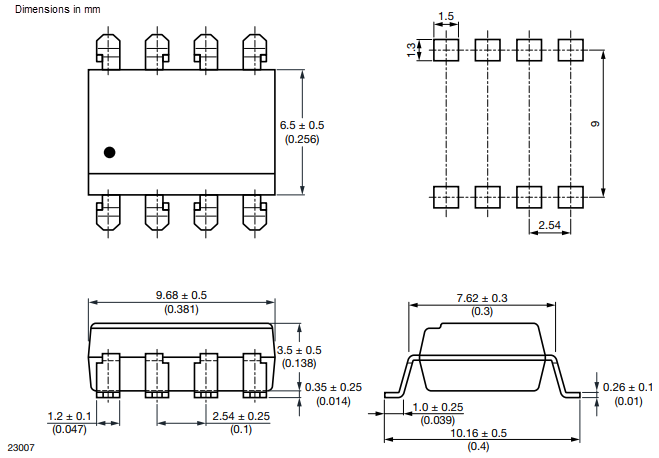

封装尺寸

机械图纸 - Vishay VOH260A高速光耦合器
