Vishay WKP系列交流线路额定陶瓷片式电容器
Vishay WKP系列交流线路额定陶瓷片式电容器符合IEC 60384-14第4版标准。高可靠性、单层交流片式安全电容器X1级 (760VAC) 和Y1级 (500VAC) 有各种引线形式可供选择。WKP系列非常适合用于X1、Y1（符合IEC 60384-14.4标准）、跨线、线路旁通和天线耦合应用。
特性
- 符合IEC 60384-14第4版标准
- 可靠性高
- 各种不同的引线形式
- 单层交流片式安全电容器
应用
- X1、Y1，符合IEC 60384-14.4标准
- 跨线
- 线路旁通
- 天线耦合
规范
- 电容范围：33pF至4.7nF
- 额定电压：
- X1：760VAC，50Hz (IEC 60384-14.4)；760VAC，50Hz/60Hz (US/UL/CSA 60384-14)
- Y1：500VAC，50Hz (IEC 60384-14.4)；500VAC，50Hz/60Hz (US/UL/CSA 60384-14)
- 容差：±10%、±20%
- 500VDC时绝缘电阻：≥10,000MΩ
- 温度范围：-40°C至+125°C

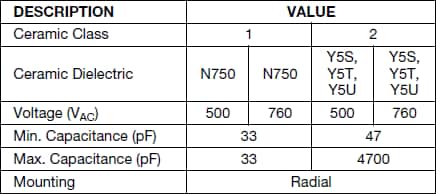

快速参考数据

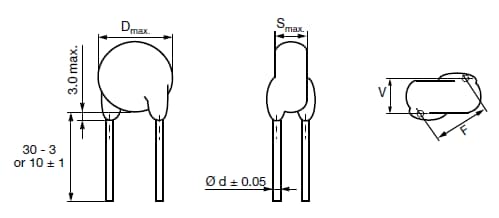

尺寸
View Results ( 98 ) Page
| 物料编号 | 直径 | 引线直径 | 电容 |
|---|---|---|---|
| WKP222MCPERUKR | 13 mm | 0.8 mm | 2.2 nF |
| WKP102MCPEF0KR | 10 mm | 0.8 mm | 1 nF |
| WKP102MCPDJ0KR | 10 mm | 0.8 mm | 1 nF |
| WKP102MCPEJ0KR | 10 mm | 0.8 mm | 1 nF |
| WKP152MCPEJ0KR | 12 mm | 0.8 mm | 1.5 nF |
| WKP221MCPERUKR | 8 mm | 0.6 mm | 220 pF |
| WKP471MCPEF0KR | 8 mm | 0.6 mm | 470 pF |
| WKP472MCPERYKR | 18 mm | 0.8 mm | 4.7 nF |
| WKP101MCPEF0KR | 8 mm | 0.6 mm | 100 pF |
| WKP102MCPED0KR | 10 mm | 0.8 mm | 1 nF |
发布日期: 2019-02-19
| 更新日期: 2024-01-04
