Vishay Semiconductors KBPE0480单相直列桥式整流器

Vishay Semiconductors KBPE0480 单相单直列桥式整流器具有低正向压降，采用KBP封装。这款设备的峰值反向电压为800V，额定平均正向电流 [IF(AV)] 为4A。Vishay Semiconductors KBPE0480单相单直列桥式整流器用于电子设备、快速充电器、适配器和家用电器的AC-DC全波桥式整流，适用于一般用途。

特性

  • UL认可文件编号E54214
  • 氧化物平面芯片结
  • 低正向压降
  • 浸焊最高温度+275°C持续10s，符合JESD 22-B106标准
  • 非常适合用于印刷电路板
  • 较高的浪涌电流承受能力
  • 高外壳介电强度：1500VRMS

应用

  • 电子设备
  • 快速充电器
  • 适配器
  • 家用电器

规范

  • 平均正向电流：4 A
  • 峰值反向电压 (VRRM)：800V
  • 最大峰值正向浪涌电流 (IFSM)：130A
  • 反向电流范围 (IR)：5μA至17.5μA（VR = 800V，TJ = +125°C时）
  • 典型正向电压 (VF)：0.68V（IF = 2A，TA = +125°C时）
  • 最高Tj：+175°C
  • KBP封装
  • 直列电路配置
  • 模塑化合物符合UL 94V-0可燃性等级
  • 基础料号Base P/N-M3无卤素，符合RoHS标准，工业级
  • 端子为哑光锡镀铅，可根据J-STD-002和JESD22-B102进行焊接
  • M3后缀设备通过JESD 201 1A类晶须测试
  • 极性标记在主体上

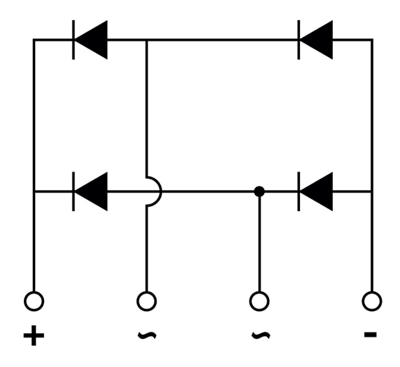

电路图

原理图 - Vishay Semiconductors KBPE0480单相直列桥式整流器

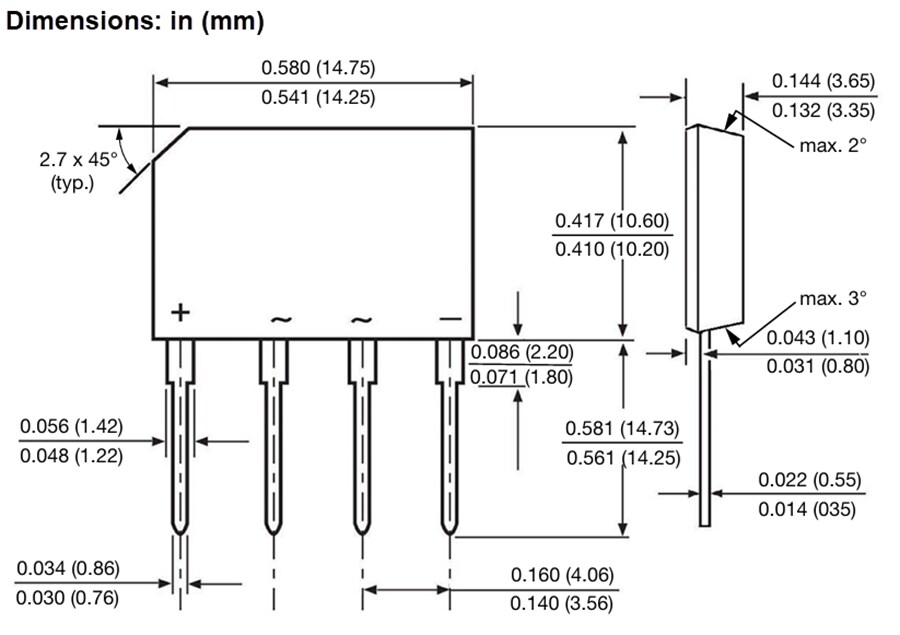

尺寸

机械图纸 - Vishay Semiconductors KBPE0480单相直列桥式整流器
发布日期: 2026-02-11 | 更新日期: 2026-02-16
