Vishay Semiconductors TCMT111x光电晶体管输出光耦合器

Vishay Semiconductors TCMT111x单通道光电晶体管输出光耦合器由光电晶体管和砷化镓红外发射二极管进行光学耦合，采用4引脚封装。这些设备的AC隔离测试电压为3750VRMS，典型耦合电容低至0.3pF。Vishay Semiconductors TCMT111x的工作环境温度范围 (Tamb) 宽达-40°C至+110°C，且电流传输比 (CTR) 可根据具体零件编号按不同分组进行选择。

特性

  • 宽环境温度范围：-40°C至+110°C
  • 机构认证
    • UL 1577
    • cUL
    • DIN EN 60747-5-5 (VDE 0884-5)
    • CQC
    • BSI
    • FIMKO
  • 薄型封装（半间距）
  • AC隔离测试电压：3750VRMS
  • 低耦合电容：0.3pF（典型值）
  • 电流传输比 (CTR) 分组选择
  • 低CTR温度系数

应用

  • 可编程逻辑控制器
  • 调制解调器
  • 电话答录机
  • 通用型应用

规范

  • CTR %
    • TCMT1110（VCE = 5V，IF = 5mA）：50%/600%（最小值/最大值）
    • TCMT1113（VCE = 5V，IF = 10mA）：100%/200%（最小值/最大值）
    • TCMT1116（VCE = 5V，IF =5mA）：100%/300%（最小值/最大值）
    • TCMT1117（VCE = 5V，IF = 5mA）：80%/160%（最小值/最大值）
    • TCMT1118（VCE = 5V，IF = 5mA）：130%/260%（最小值/最大值）
    • TCMT1119（VCE = 5V，IF = 5mA）：200%/400%（最小值/最大值）
  • 反向电压 (VR)：6V
  • 正向电流 (IF)：50mA
  • 正向浪涌电流 (IFSM)：1.5A（tP ≤ 10μs时）
  • 耗散功率 (Pdiss)：80mW
  • 结温 (Tj)：+125°C

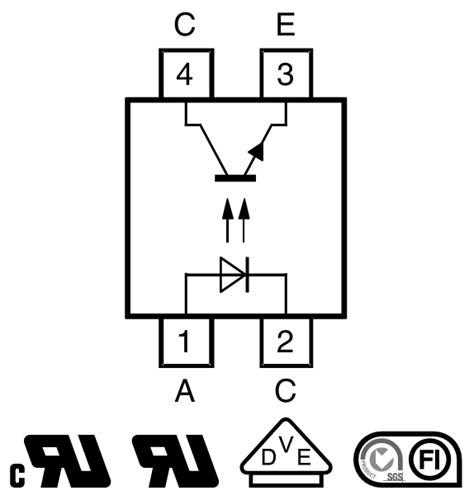

电路图

原理图 - Vishay Semiconductors TCMT111x光电晶体管输出光耦合器

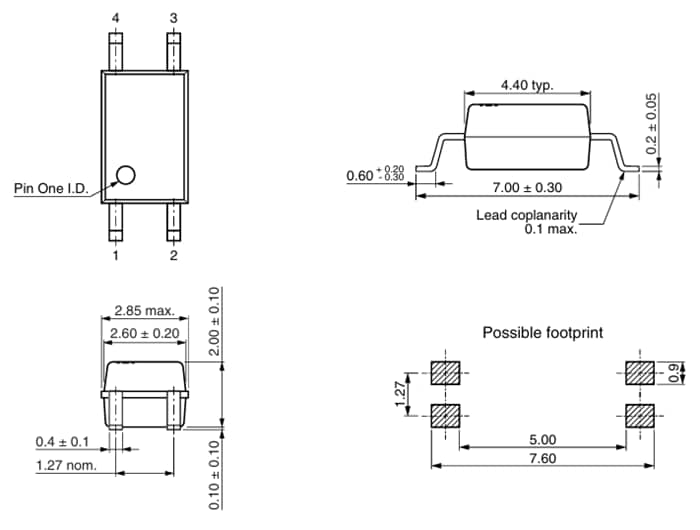

尺寸

机械图纸 - Vishay Semiconductors TCMT111x光电晶体管输出光耦合器
