Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4

Winbond W66BP6NB/W66CP2NQ SDRAM LPDDR4采用单裸片封装 (SDP) 或双裸片封装 (DDP) 和基于命令/地址总线的2时钟或4时钟架构。LPDDR4采用基于CA总线的2或4时钟架构,以减少系统中输入引脚的数量。6位CA总线包含命令、地址和Bank信息。每个命令占1个、2个或4个时钟周期,在这些时钟周期内,命令信息在时钟的正向沿传输。

单裸片封装 (SDP) 采用16Mb x 16DQ x 8 Bank x 1通道,密度为2Gb (2,147,483,648位)。双裸片封装 (DDP) 采用16Mb x 16DQ x 8 Bank x 2通道,密度为4Gb(4,294,967,296位)。

特性

  • VDD1 = 1.7V至1.95V
  • VDD2/VDDQ = 1.06V至1.17V
  • 数据宽度:x16/x32
  • 时钟速率高达2133MHz
  • 数据速率高达4267Mbps
  • 8个内部Bank用于并行操作
  • 16n预取操作
  • LVSTL_11接口
  • 突发长度16、32,动态 (on-the-fly) 16或32
  • 顺序突发类型
  • 可编程驱动器强度
  • 双时钟沿编码命令输入
  • 基于CA总线的单数据速率架构
  • 基于DQ引脚的双数据速率架构
  • 差分时钟输入
  • 双向差分数据选通
  • 输入时钟停止和频率变化
  • 片上端接 (ODT)
  • 支持写平衡
  • 可编程读和写延迟 (RL/WL)
  • 支持CA训练
  • DQ-DQS训练
  • 刷新特性:
    • 自动刷新(每个Bank/所有Bank)
    • 部分阵列自刷新
    • 自动温度补偿自刷新
  • 封装后修复
  • 目标行刷新模式
  • 频率设置点,用于快速频率开关
  • 支持写掩码和数据总线反转 (DBI)
  • 支持边界扫描,用于连接测试
  • WFBGA 200焊球 (10mm x 14.5mm2) 封装
  • 工作温度范围:-40°C ≤ TCASE ≤ 105°C

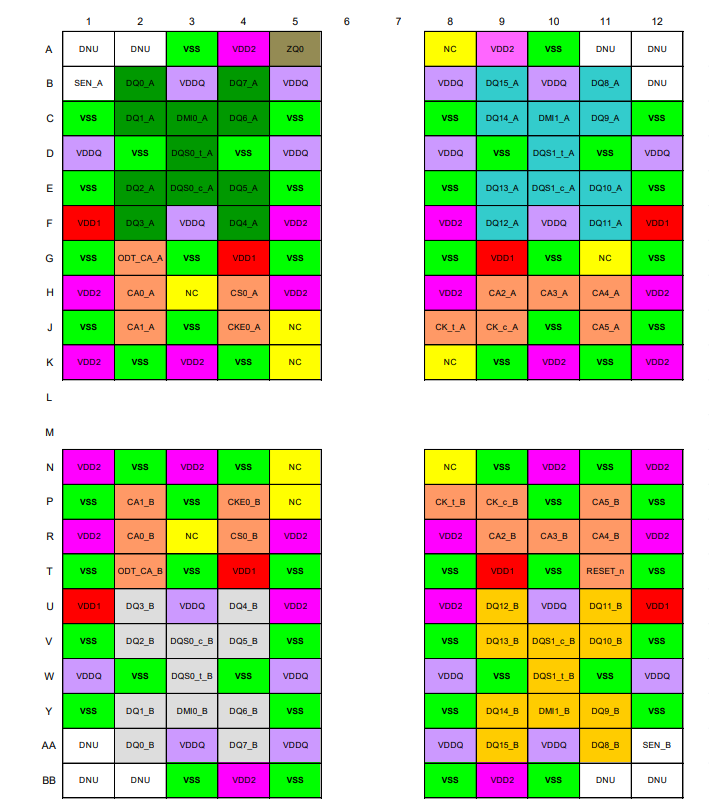

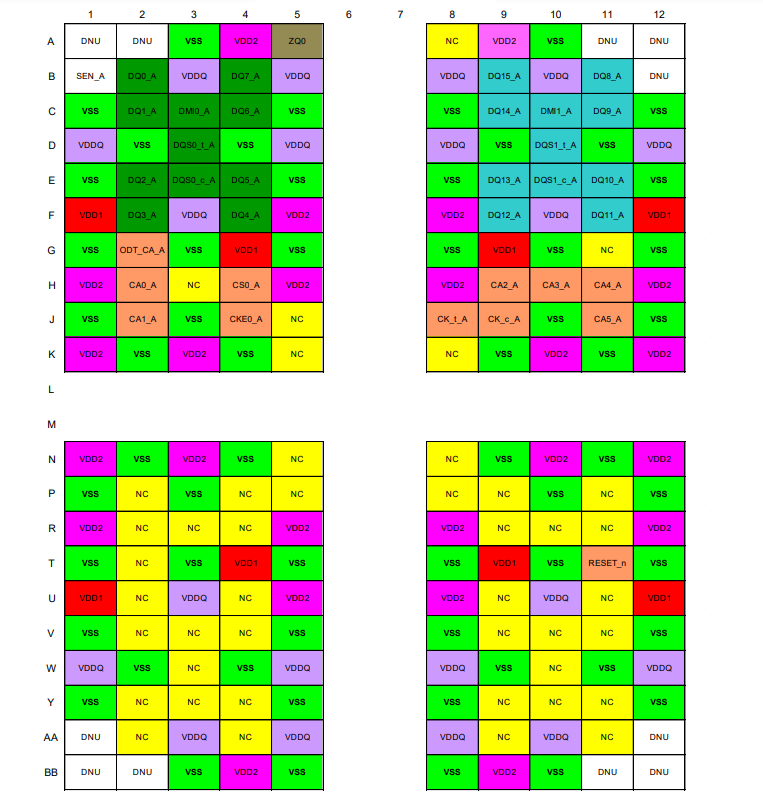

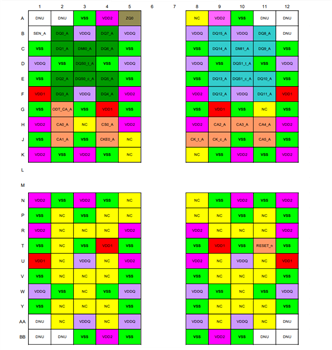

焊球分配

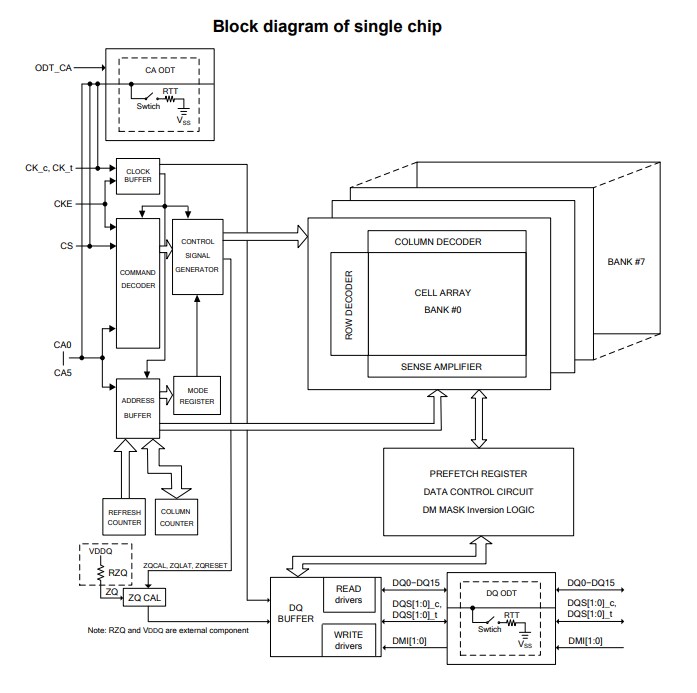

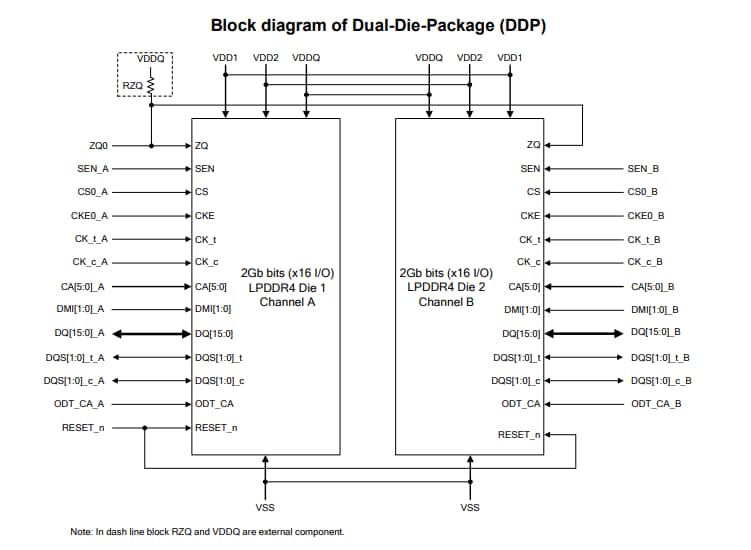

框图
