AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111评估套件

Xilinx Zynq® UltraScale+™ RFSoC ZCU111评估套件旨在评估Zynq UltraScale + RFSoC ZCU28DR器件。ZCU111评估套件提供一个快速综合射频模数信号链原型设计平台。

ZCU111评估板可评估集成的RF-DAC和RF-ADC功能、软决策前向纠错 (SDFEC) 以及FPGA结构和RFSoC功能，比如四核Arm® Cortex™-A53处理系统 (PS) 和双核ARM Cortex-R5实时处理器。ZCU111评估板配有诸多设计开发所需的通用板级功能，比如DDR4存储器、网络接口、FMC+扩展端口以及接入RF-FMC接口。

UltraScale+ RFSoC ZCU111评估套件包含一个开箱即用FMC XM500平衡-不平衡转换器附加卡，支持信号分析和环回评估。附加卡包含板载高频和低频平衡-不平衡转换器和SMA，用于定制平衡 - 不平衡转换器和滤波。

特性

  • Zynq UltraScale+ RFSoC ZCU111评估板，带XCZU28DR-2FFVG1517E RFSoC
  • DDR4组件 – 4GB、64位、2666MT/s，连接到可编程逻辑 (PL)
  • DDR4 SODIMM – 4GB 64位、2400MT/s、连接到处理器子系统 (PS)
  • Ganged SFP28外壳，支持高达4 SFP/SFP+/zSFP+/SFP28模块
  • USB3、DisplayPort和SATA
  • 用于I/O扩展的FPGA夹层卡 (FMC) 接口，含12 33Gb/s GTY收发器和34个用户定义的差分I/O信号
  • XM500 RFMC平衡-不平衡转换器附加卡，带有4个DAC/4个ADC至平衡-不平衡转换器 4个DAC/4个ADC至SMA

套件内容

  • ZCU111基板
  • XM500衡-不平衡转换器卡
  • SMA电缆
  • USB电缆
  • SD卡
  • 电源和电源电缆
  • 以太网电缆
  • 滤波器

其他资源

视频

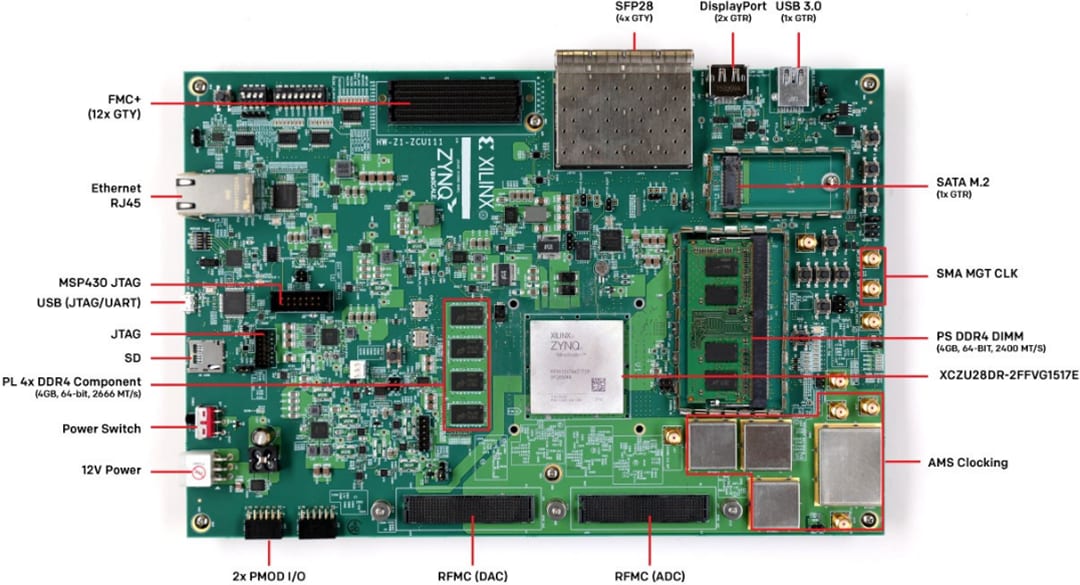

板布局

AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111评估套件

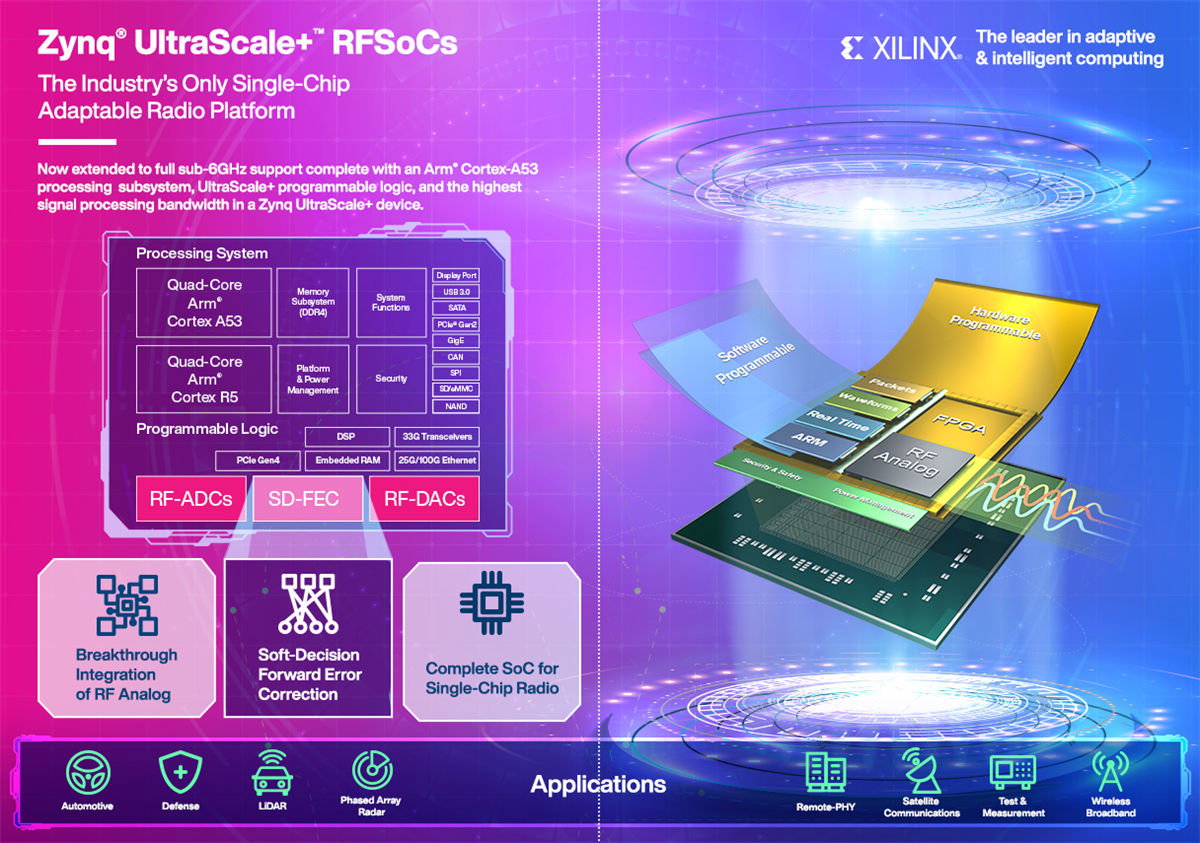

Infographic

信息图 - AMD / Xilinx Zynq® UltraScale+™ RFSoC ZCU111评估套件
