Texas Instruments RES11A匹配薄膜电阻分压器
Texas Instruments RES11A匹配薄膜电阻分压器是一款匹配电阻分压器对，用于薄膜SiCr电阻，搭载Texas Instruments的现代化、高性能模拟CMOS工艺。该器件具有1kΩ 的标称输入电阻，可实现低热噪声和电流噪声，并提供多种标称比率，以满足各种系统需求。只需将器件位置旋转180°，即可将RES11A用于反向增益配置。此功能支持布局复用，且提高了分立式仪表、差分放大器等应用的灵活性。
Texas Instruments RES11A系列具有高比率匹配精度，所测量的每个分压器比率均在标称的±120ppm（典型值）以内。该精度在整个温度范围内保持不变，最大比率偏移仅为±2ppm/°C。此外，器件的偏置长期稳定性已通过全面的表征得到证明。RES11A的温度范围为-40°C至+125°C。该器件采用8引脚SOT-23-THIN封装，主体大小为 2.9mm×1.6mm（主体大小为标称值，不包括引脚）。
特性
- 宽温度范围：-40 °C至+125 °C
- 高比率匹配精度：±0.05%（最大值）
- 低温漂：±2ppm/°C TCR（最大值）
应用
- 精密分压器、精密电平转换
- 增益和衰减放大器
- 具有高CMRR的差分放大器
- 具有高增益精度的分立式仪表放大器
- 具有高增益精度的全差分放大器
- 精确比较器阈值设置

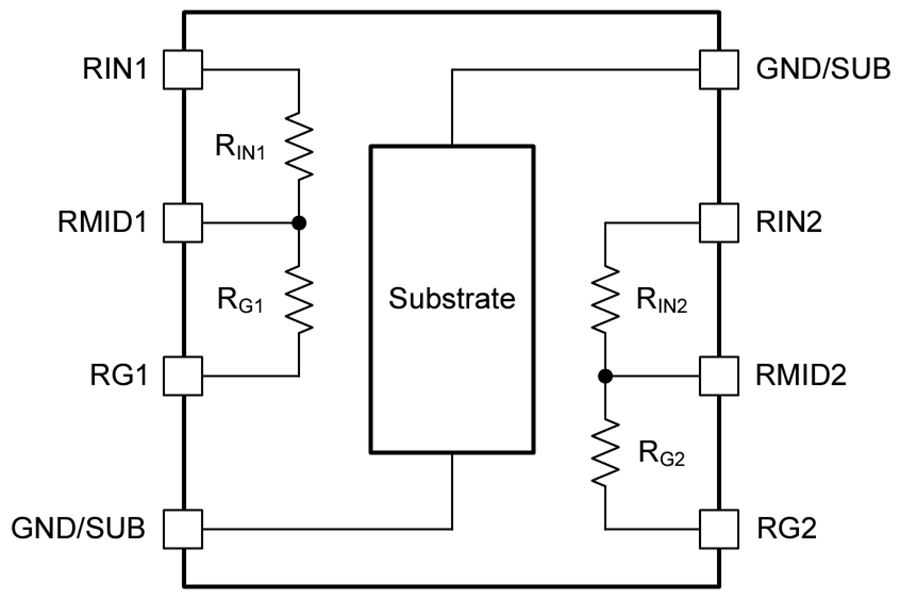

功能框图
