Infineon Technologies TLD6099-2S-S_EVAL 评估板
英飞凌TLD6099-2S-S_EVAL评估板是一款 双通道单端初级电感器转换器 (SEPIC) 评估板，旨在 演示 LITIX™ 电源系列TLD6099-2S LED驱动器集成电路的能力。TLD6099-2S-S_EVAL具有两个独立的通道，每个通道可提供高达40 W的功率。在负载转换过程中发生过电流时，提供了一条特殊的路径，用于为输出电容器放电。这款英飞凌电路板针对 汽车照明应用进行了优化，特别是 自适应远光灯 (ADB) 系统，并支持远光灯、近光灯、日间行车灯和示廓灯。
特性
- 嵌入式TLD6099-2ES多拓扑LED驱动器，具有自适应输出放电 (AOD) 功能，可在负载条件快速变化的情况下减少输出电流过冲。
- TLD6099-2ES诊断功能
- 对地短路
- VFB引脚过压
- FBH引脚过压
- Overtemperature
- SEPIC拓扑中有2个独立通道
- 调节LED灯串的输出电流
- 总正向电压可以低于、高于或等于输入电压
- 集成EMI滤波器和反向极性保护
- 始终启用诊断功能以保护负载
- 输出电流过冲受到AOD功能的严格限制
- 频率：500 kHz
- 宽输入电源电压范围：8V至45V
- 两个通道的最大输出电流：1A
- 宽输出电压范围：3 V至40 V
- 每个通道的输出功率：40W
- 最高环境温度：+40 °C
- 汽车级
- 易于使用
- 无需滤波
应用
- ADB
- 远近光灯
- 日间行车灯
- 位置灯

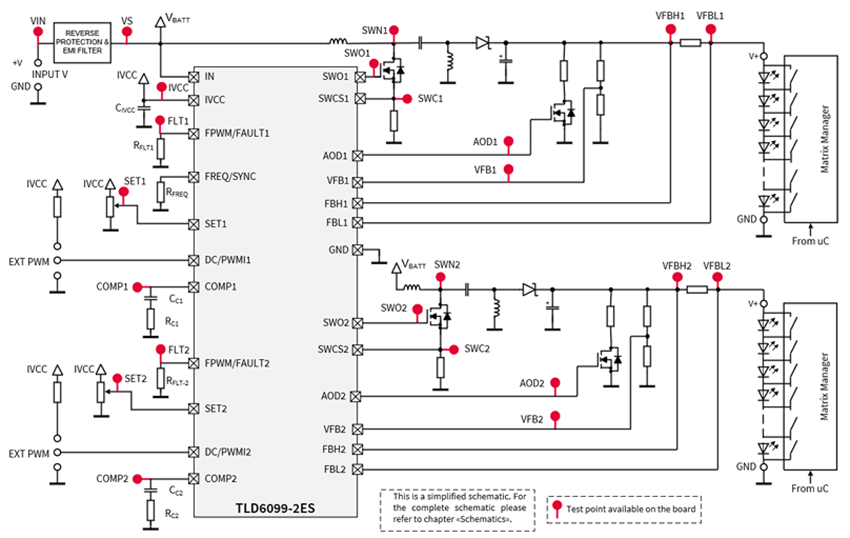

方框图

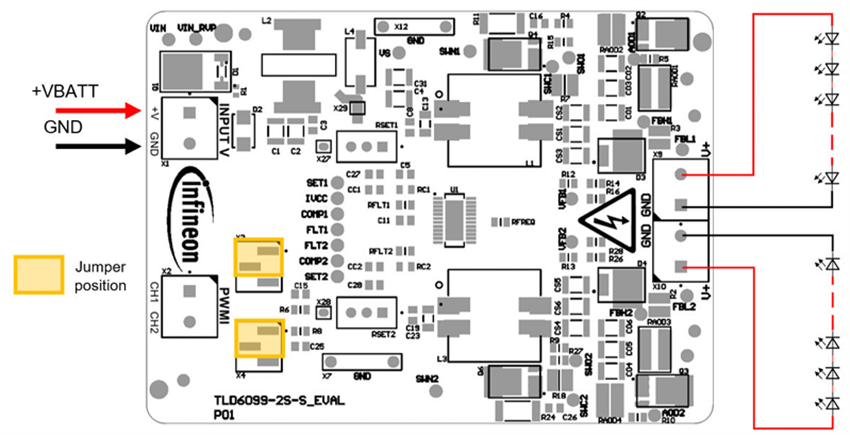

基本配置

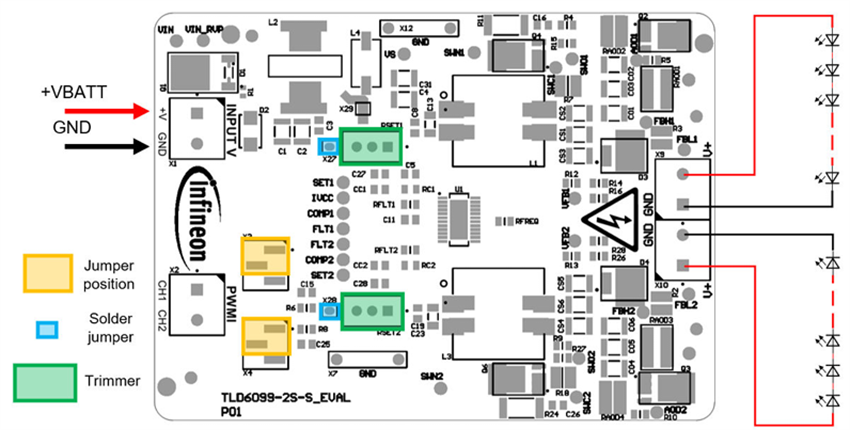

输出电流变化

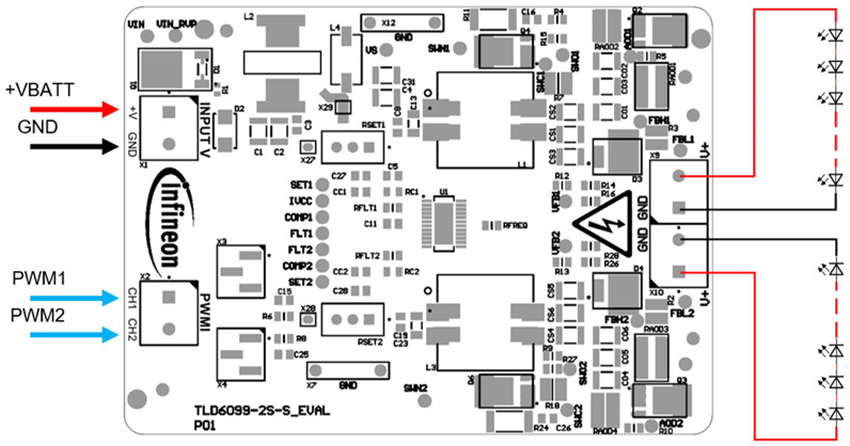

数字调光
相关控制器
Infineon Technologies TLD6099-2ES多拓扑直流-直流控制器
专为LED应用而设计，具有内置保护功能，可实现紧凑型LED驱动器。
发布日期: 2025-09-26
| 更新日期: 2025-10-31
