Nisshinbo NV3600 CMOS输出电压检测器

Nisshinbo NV3600 CMOS输出电压检测器在SENSE引脚具有42V高耐压，使该器件能够直接监测电池电压。输出类型可以选择NMOS开漏型或CMOS型。因此，不再需要外部分压电阻和上拉电阻，减少了外部元器件的数量并且降低了系统的暗电流。此外，检测和释放电压可以在Nisshinbo NV3600中单独设置；检测的输出逻辑也可以选择为“Low”（低）或“High”（高）。因此，可以依据系统的具体状况实现最佳工作效果。

特性

  • 输入电压范围（最大额定值）：2.4V至6.0V (7.0V)
  • SENSE引脚电压范围（最大额定值）：0V至42.0V (50.0V)
  • 工作温度范围：-40°C至105°C
  • 静态电流：
    • 典型值1.4μA（仅VDD引脚）
    • 最大值4.0μA（含SENSE引脚电流）
  • 检测电压
    • 3.3V至19.8V（0.1V增量）
    • 精度
      • ±0.6% (Ta = 25°C)
      • ±1.5%（-40°C至105°C）
  • 释放电压
    • 4.5V至22.2V（0.1V增量）
    • 精度
      • ±0.6% (Ta = 25°C)
      • ±1.5%（-40°C至105°C）
  • 典型检测延迟时间：40μs
  • 典型释放延迟时间：40μs
  • 输出类型：NMOS开漏型或CMOS型

应用

  • 工厂自动化设备中的电源电压监控器
  • 控制设备（如PLC）的电压监控器
  • 使用电池的设备（如移动设备）中的电源电压监控器

框图

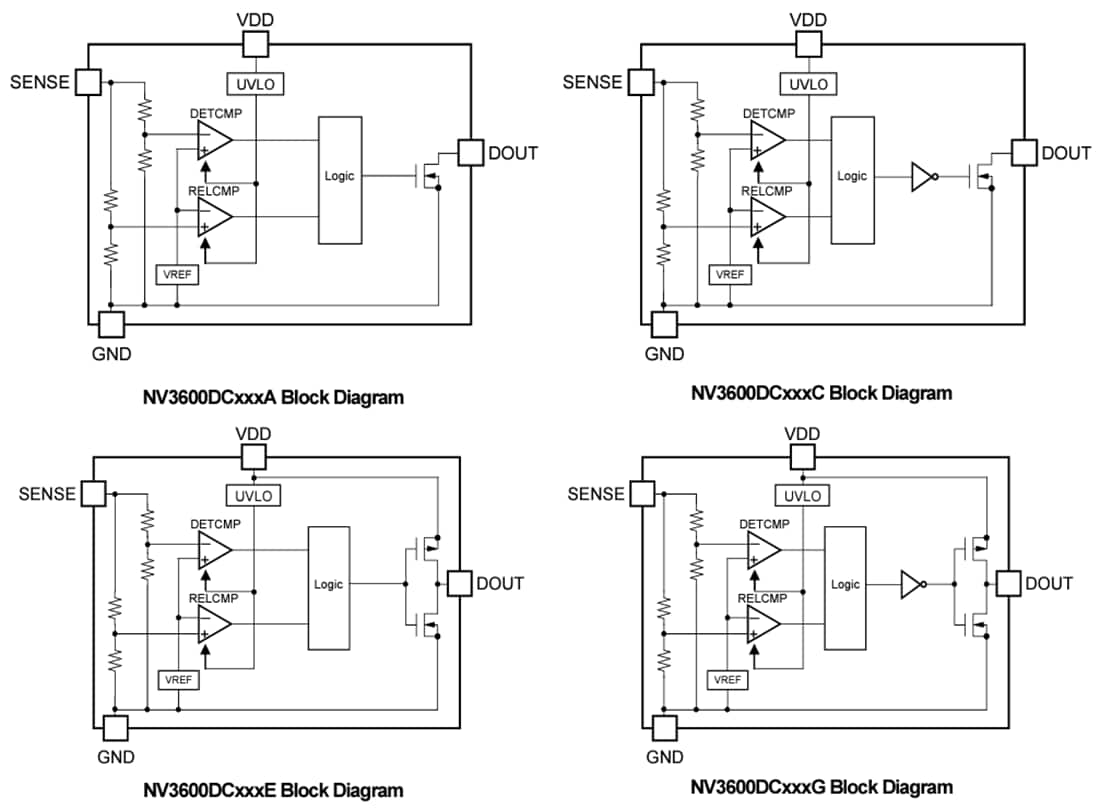

框图 - Nisshinbo NV3600 CMOS输出电压检测器
