NXP Semiconductors FRDMGD3160HB8EVM评估套件
NXP Semiconductors FRDMGD 3160HB8EVM评估套件是用于GD3160单通道栅极驱动器的演示和开发平台。GD3160栅极驱动器设计用于驱动用于xEV牵引逆变器、OBC和直流-直流转换器的SiC和IGBT模块。GD3160具有集成电流隔离、通过SPI实现的可编程接口以及先进的可编程保护选项，例如过热、去饱和和电流检测保护。GD3160栅极驱动器可通过高性能开关、低动态导通电阻和轨到轨栅极电压控制直接驱动SiC MOSFET和IGBT栅极。
NXP Semiconductors FRDMGD3160HB8EVM评估套件包括预装有两个GD3160栅极驱动器的半桥评估板。该评估套件包括FRDM-KL25Z微控制板，用于连接安装有FlexGUI软件的PC。FlexGUI软件支持以菊花链或独立配置与GD3160栅极驱动器件上的SPI寄存器通信。
特性
- 易于安装和使用FlexGUI软件，通过PC由SPI接口进行连接；软件包括双脉冲和短路测试功能
- 能够连接P6 SiC模块进行半桥评估
- 负VEE栅极低驱动电平 (−3.9VDC)
- VCCREG稳压高栅极驱动电平 (+15VDC)
- 跳线可配置为在短路测试时禁用死区时间故障保护
- 轻松访问电源、接地和信号测试点
- 通过AMUXIN和AOUT在低侧驱动器上实现直流链路总线电压监控器
- 负温度系数 (NTC) 连接和配置，用于监控 模块温度
套件内容
- FRDMGD3160HB8EVM评估板
- FRDM-KL25Z微控制器板
- 3.3V至5.0V GD31xx转换器板（连接到FRDM-KL25Z）
- USB电缆
- 1.27mm配置跳线
- 快速入门指南
必要设备
- PC，具有USB端口并安装FlexGUI软件
- 兼容P6 SiC模块
- 直流链路电容器，与SiC模块兼容
- 30µH至50µH，大电流空芯电感器，用于双脉冲测试
- 高压电源，带保护屏蔽和听觉保护
- 25VDC、1.0A电源
- 500MHz 2.5GS/s 4通道示波器
- Rogowski线圈、PEM Model CWT Mini HF60R或CTW MiniHF30（较小直径）
- 隔离式高压探头（CAL Test Electric CT2593-1、LeCroy AP030）
- 数字伏特计
FlexGUI
FlexGUI是一款图形用户界面 (GUI) 软件工具，可轻松直观地配置和控制评估板上的目标器件。FlexGUI可安装在任何基于Windows 7、8或10的操作系统上，它在Java 8上运行。它使用USB端口与评估板连接。
视频
支持的设备
NXP Semiconductors GD3160高级栅极驱动器
设计用于驱动用于xEV牵引逆变器、 OBC和直流-直流转换器的SiC和IGBT模块。

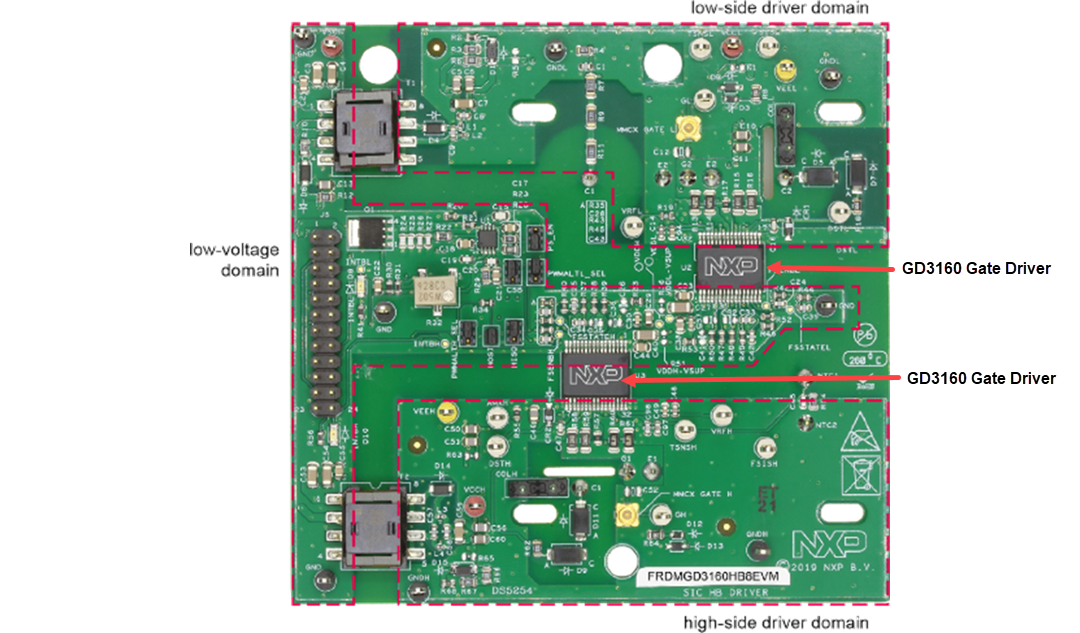

FRDMGD3160HB8EVM板布局

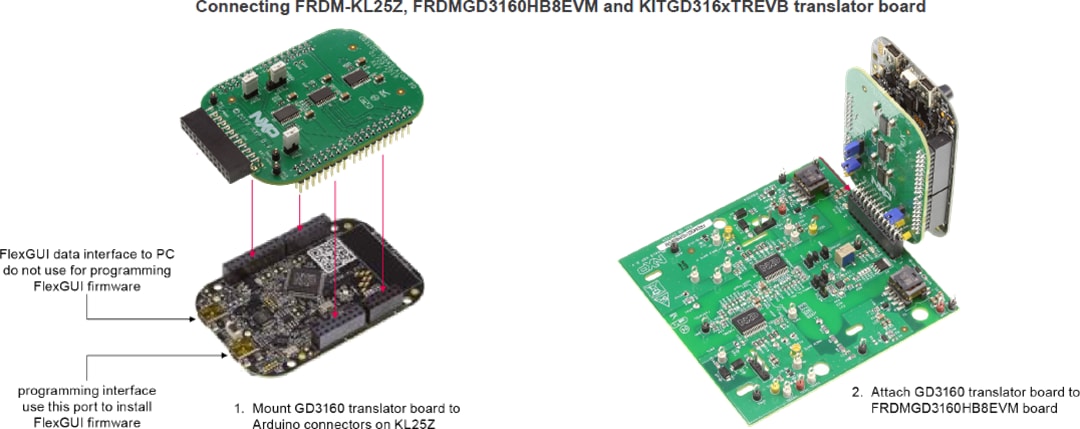

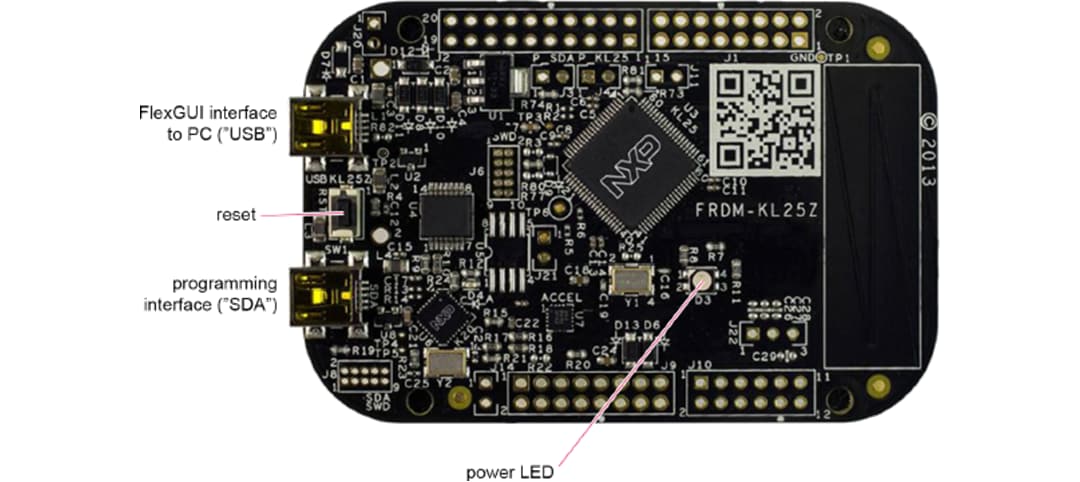

FRDM-KL25Z板布局

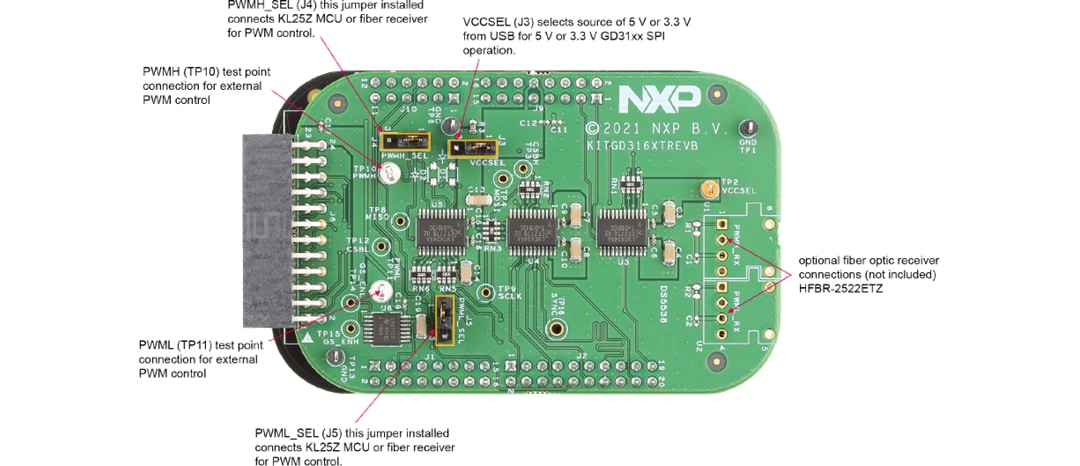

转换板布局
设置示例
发布日期: 2022-06-20
| 更新日期: 2022-06-27
