onsemi NL37WZ14三路施密特触发器反相器
安森美 NL37WZ14三路施密特触发器反相器是高性能三路反相器，具有施密特触发器输入，工作电源电压范围为1.65V至5.5V。引脚配置和功能与NL37WZ04相同，但输入具有迟滞，凭借其施密特触发器功能，NL37WZ14可用作线路接收器接收慢速输入信号。安森美NL37WZ14可以将缓慢变化的输入信号转换为轮廓分明的无抖动的输出信号。与传统反相器相比，该器件具有更大的噪声裕度。NL37WZ14在输入端还设有迟滞，提高了抗噪性。
特性
- 设计在1.65V至5.5V VCC 电压下运行
- 2.6ns tPD（在VCC = 5V的典型值时）
- 输入/输出耐高达5.5V的过电压
- IOFF 支持局部断电保护
- 24mA拉电流/灌电流（3.0V时）
- ±100mA锁存性能
- 工作温度范围：-55 °C至+125 °C
- 采用US8、UDFN8和UQFN8封装
- 芯片复杂性<100FET
- 潮湿敏感度等级 (MSL) 1级
- UL 94V-0可燃性等级
- 带-Q后缀的用于汽车和其他要进行现场和控制变更的应用，通过了AEC-Q100认证，并支持PPAP
- 无铅、无卤/无溴化阻燃剂（BFR），符合RoHS指令
应用
- 信号调理
- 去抖开关
- 脉宽调制 (PWM)
- 定时电路
- 电平转换
- 数字逻辑电路
- 数据通信
- 传感器接口
- 微控制器接口

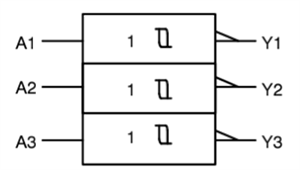

逻辑符号

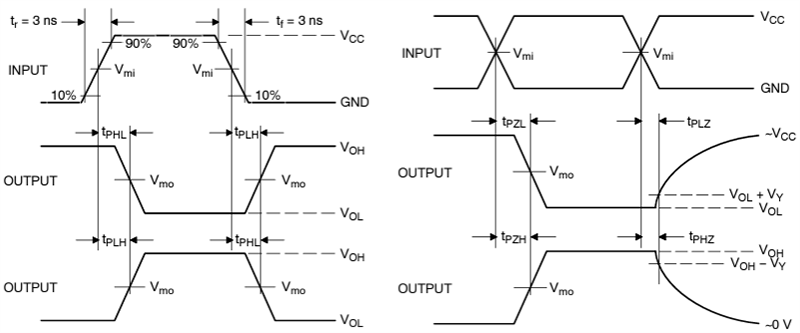

开关波形
