Qorvo QPQ5601评估板

Qorvo QPQ5601评估板用于评估QPQ5601 Wi-Fi® U-NII 5至8 bandBoost™体声波 (BAW)带通滤波器。该评估板旨在提供实际应用中可获得的典型细性能。在提供SMA连接器接口的所有射频端口上，QPQ5601评估板均具有50Ω负载阻抗。该评估板的印刷电路板 (PCB) 总厚度为0.062英寸。典型应用包括接入点、无线路由器、住宅网关、用户端设备和物联网 (IoT)。

特性

  • 工作频率范围：5945MHz至7125MHz
  • 所有射频端口均具有500Ω负载阻抗
  • PCB厚度：0.062英寸（1.58毫米）
  • 工作温度范围：-20°C至95°C

应用

  • 接入点
  • 无线路由器
  • 住宅网关
  • 客户端设备
  • 物联网 (IoT)

套件内容

  • QPQ5601 Wi-Fi® BAW滤波器
  • 印刷电路板 (PCB)

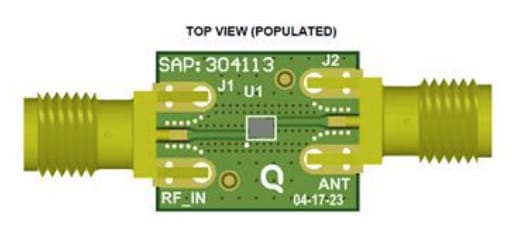

PCB概述

Qorvo QPQ5601评估板

系统架构应用电路建议

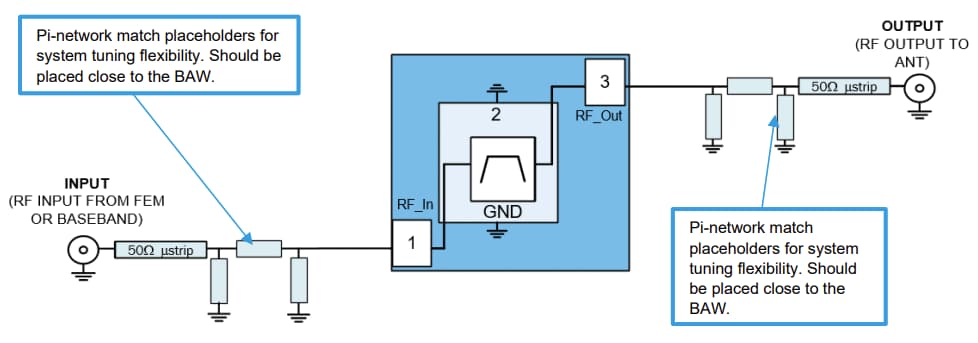

应用电路图 - Qorvo QPQ5601评估板

示意图

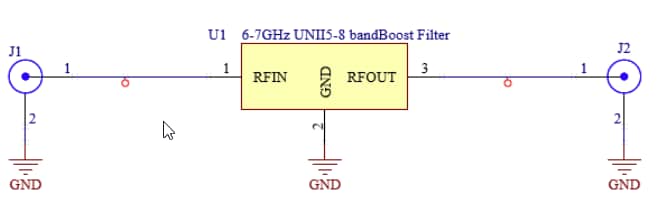

原理图 - Qorvo QPQ5601评估板

其他资源

相关滤波器

Qorvo QPQ5601 Wi-Fi® U-NII 5至8 bandBoost™滤波器

高性能、大功率、体声波（BAW）带通滤波器。
