Skyworks Solutions Inc. Si53208-EVB评估板
Silicon Labs Si53208-EVB评估板用于评估Si53208 8路输出PCI-Express Gen1/2/3/4 SRIS时钟缓冲器。该评估板设有选择器开关，可选择用于内核和IO电源的电压。借助跳线可方便地对控制输入进行静态配置，另外还设有用于访问外部测试设备的端口。
可对每个稳压电源进行旁路和外部驱动，以实现精确的电压控制或测量PSRR性能。借助探头焊盘和隔离电阻，可实现板载单端或差分测量。PCB布局可优化信号完整性和偏斜，从而提高该评估板的功能。
特性
- 评估Silicon Labs Si53208
- 外部电源或USB供电
- 直流耦合差分输出时钟
- 直流耦合差分时钟输入
- 可切换的电压设置
- 通过跳线轻松进行手动配置
- 简单的电流测量

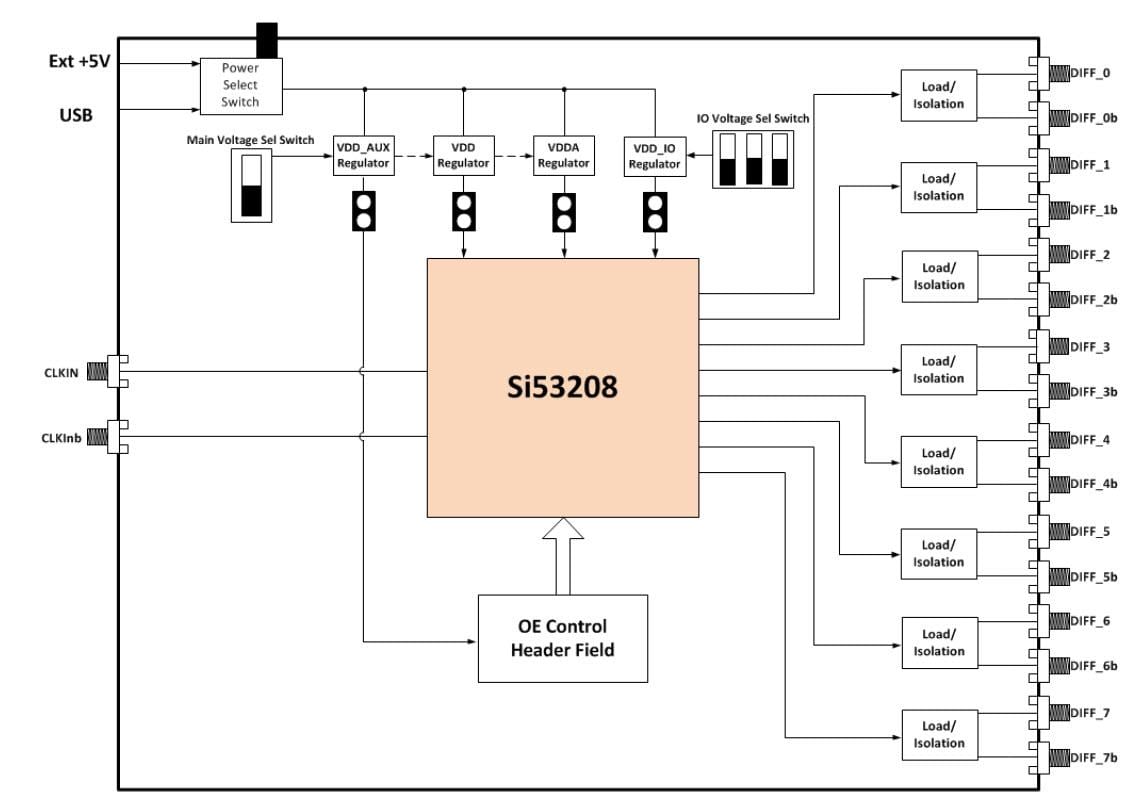

框图
