TDK FS1525 25A可堆叠µPOL稳压器

TDK FS1525 25A可堆叠µPOL稳压器是一款易于使用的全集成、高效能微型负载点 (µPOL) 稳压器。这款超紧凑且精确的稳压器具有片上脉冲宽度调制 (PWM) 控制器、集成MOSFET，并安装了电感器和电容器。该电源模块通过I2C和PMBus协议提供可编程操作。该器件可堆叠达到200A能力。内置保护功能包括预偏置启动、软启动保护、带打嗝模式的热补偿过流、过压及带自动恢复功能的过热关断。TDK FS1525 25A可堆叠µPOL稳压器提供即插即用设计，带有开漏电源良好指示器和启用输入、可编程欠压锁定 (UVLO) 电路。低矮的封装适合使用标准表面贴装设备进行自动化组装。

特性

  • µPOL封装，随附输出电感器
  • 小尺寸
  • 即插即用，无需外部补偿
  • 真差分遥感
  • 可编程操作使用I2C和PMBus
  • 使能输入，可编程UVLO电路
  • 开漏电源正常指示器
  • 内置保护
  • 无铅、不含卤素
  • 符合欧盟指令REACH和RoHS 6

应用

  • 电信和网络
  • 计算外围电压调节
  • 数据中心
  • 存储器
  • 工业
  • 分布式负载点 (PoL) 电源架构

规范

  • 尺寸：6.80 mm x 7.65 mm x 3.82 mm
  • 持续25A负载能力
  • 可堆叠使用，提供高达200A（8台设备）
  • 宽输入电压范围：4.5 V至16 V
  • 可调节输出电压，最高可达 1.8V
  • 工作结温范围：-40 °C至+125 °C

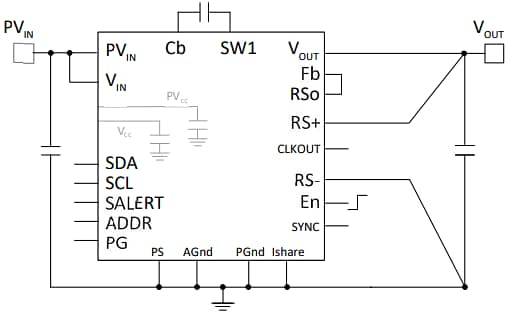

电路图

应用电路图 - TDK FS1525 25A可堆叠µPOL稳压器

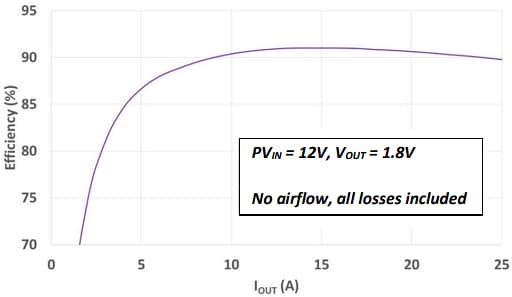

效率图

性能图表 - TDK FS1525 25A可堆叠µPOL稳压器

开发工具

TDK EV1525-0800-25A/-50A/-100A µPOL评估板

非常适合使用FS1525可堆叠µPOL稳压器开始开发。
