STMicroelectronics 带vAFE通道的ST1VAFE6AX生物传感器
STMicroelectronics ST1VAFE6AX带垂直模拟前端 (vAFE) 通道的生物传感器设计用于生物电势信号检测和运动跟踪。该传感器嵌入了运动处理功能和数据处理，例如低功耗传感器融合 (SFLP) 和带有AI滤波器的自适应自配置 (ASC)。ST1VAFE6AX 生物传感器具有智能FIFO（最大4.5KB）和SPI/I2C 以及MIPI I3C® v1.1串行接口，用于与主处理器数据同步。该传感器可在1.71V至3.6V的模拟电源电压范围以及-40°C至+85°C的温度范围内工作。
ST1VAFE6AX生物传感器符合ECOPACK和RoHS指令。此传感器具有2.5mm x 3mm x 0.71mm的紧凑尺寸。此生物传感器用于医疗保健、可穿戴设备、便携式设备、活动跟踪和健康应用。
特性
- 双通道，用于生物电势信号检测和运动跟踪
- 带模拟集线器的生物电势信号检测通道：
- 单端或差分输入放大器 (vAFE) 通道
- 数字陷波滤波器，可降低电力线噪声 (50Hz/60Hz)
- ODR固定为240Hz
- 生物电势和运动信号完全同步，用于情景感知分析
- SPI/I2C和MIPI I3C® v1.1串行接口，具有主处理器数据同步功能
- 可编程有限状态机，用于加速度计、陀螺仪和vAFE数据处理，速率高达960Hz
- 机器学习内核，具有用于AI应用的可导出功能和滤波器
- 智能FIFO，高达4.5KB
- ±2g/±4g/±8g/±16g满量程
- ±125dps/±250dps/±500dps/±1000dps/±2000dps/±4000dps满量程
- 嵌入式自适应自配置 (ASC)
- 嵌入式模拟集线器，用于ADC和处理模拟输入数据
- 嵌入式传感器融合低功耗算法
- 内置温度传感器
- 模拟电源电压范围：1.71 V至3.6 V
- 独立IO电源（扩展范围：1.08V至3.6V）
- 紧凑尺寸：2.5mm x 3mm x 0.71mm
- 符合ECOPACK标准和RoHS指令
应用
- 可穿戴和便携式设备
- 活动跟踪和健康
- 心率、脉搏监测和心电图 (ECG)，用于数字医疗保健
开发工具
STEVAL-MKI242A适配器板设计用于评估ST1VAFE6AX生物传感器。该板提供一种高效的解决方案，用户可快速在自身应用中进行系统原型设计，并直接进行器件评估。STEVAL-MKI242A可插入标准DIL24插槽中。

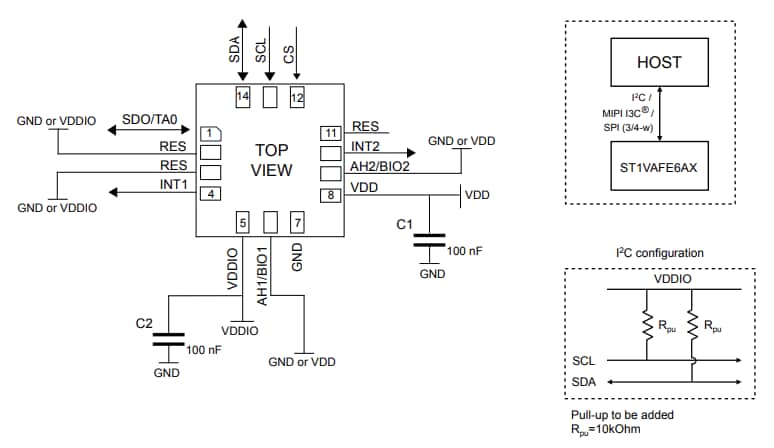

电气连接
视频
相关适配器板
STMicroelectronics STEVAL-MKI242A适配器板
设计用于轻松评估ST1VAFE6AX生物传感器系列中的MEMS器件。
相关产品
STMicroelectronics ST1VAFE3BX生物传感器（带vAFE）
检测生物电势信号，设有高性能3轴数字加速度计。
STMicroelectronics STEVAL-MKI249KA生物传感器评估套件
设有带ST1VAFE6AX生物传感器的专用PCB。
